Project Studiocs Водоснабжение — программа для проектирования внутренних систем водопровода и канализации в среде AutoCAD.

Функционал программного обеспечения рассчитан на проектирование внутренних систем холодного и горячего водоснабжения, канализации, водяного пожаротушения. При этом выполняются отрисовка планов и генерация аксонометрических схем, расчет расходов воды по СНиП 2.04.01–85*, гидравлический расчет по СНиП 2.04.01–85*, автоматическая генерация спецификаций оборудования, формирование ведомости рабочих чертежей, формирование ведомости ссылочных и прилагаемых документов.

Project StudioCS Водоснабжение — программа для проектирования систем водопровода и канализации по отечественным стандартам, в которой объединены расчетная и графическая части проекта. Основанием для расчета, формирования аксонометрических схем, генерации спецификаций оборудования является реальная модель сети.

Все объекты Project StudioCS Водоснабжение (трубы, сантехнические приборы, трубопроводная арматура и т.д.) являются интеллектуальными. Каждый из этих объектов обладает определенными свойствами, характерными для данного элемента, которые можно редактировать в процессе проектирования.

Для управления данными текущего проекта используется специализированный Мастер управления. Он позволяет корректно вести архив по проектам, гарантированно точно выполнять расчеты и специфицирование только для текущего проекта. Кроме того, средствами этого Мастера осуществляется импорт строительных планировок в проект. Project StudioCS Водоснабжение может использовать любые строительные планировки в формате *.dwg.

В Project StudioCS Водоснабжение 3.х реализована технология 2,5D-проектирования. Смысл ее заключается в следующем: пользователь работает на виде в плане, а все характеристики вертикальных участков и стояков (высота, сортамент труб, наличие трубопроводной арматуры и т.п.) задает в панели свойств. Таким образом значительно повышается производительность работы проектировщика и уменьшается количество рутинных операций. Если в процессе работы необходимо создать 3D-модель систем водопровода и канализации, то она генерируется нажатием одной кнопки.

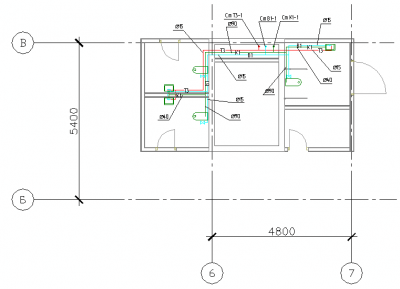

При трассировке трубопроводов систем внутреннего водопровода и канализации специализированные привязки обеспечивают точное присоединение труб к сантехническим приборам и оборудованию, установку арматуры и фитингов на трубы. Специализированные функции позволяют отслеживать неподключенные элементы и трубопроводы.

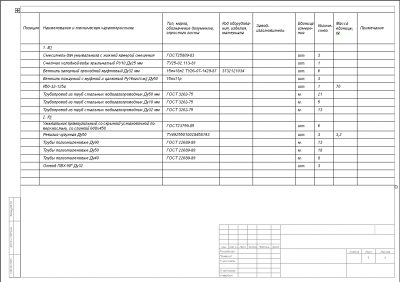

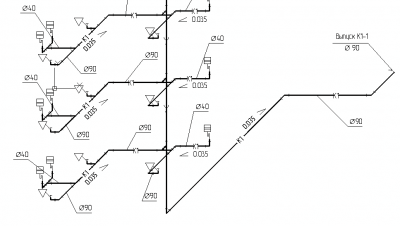

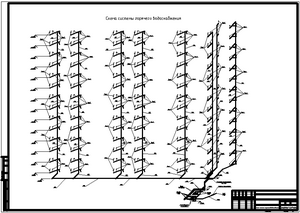

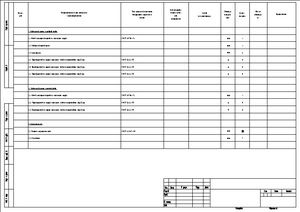

Расчет производится автоматически для всех систем текущего проекта: рассчитываются расходы и требуемый напор, подбираются диаметры труб. Также в автоматическом режиме генерируются спецификации оборудования и аксонометрические схемы. Следует отметить, что Project StudioCS Водоснабжение автоматически изменяет вид объекта с вида на плане на вид объекта в аксонометрии (например, обозначение умывальника в системах канализации). Ведомость рабочих чертежей, а также ведомость ссылочных и прилагаемых документов формируются в полуавтоматическом режиме. Все выходные документы могут генерироваться пользователем в отдельных файлах формата *.dwg. Табличные документы (спецификация оборудования и ведомости) могут быть импортированы в MS Word, MS Excel.

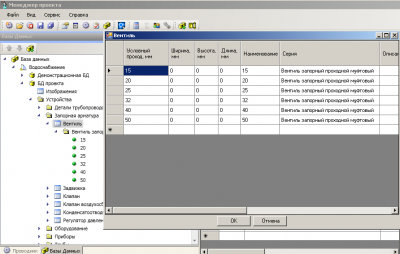

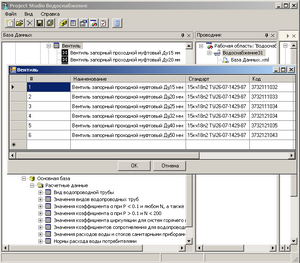

Базы данных Project StudioCS Водоснабжение полностью открыты для редактирования пользователем. Существует возможность пополнять базу данных как графическими объектами (условные обозначения сантехнических приборов и оборудования), так и расчетными характеристиками (характеристики оборудования, трубопроводов, арматуры).

Новые возможности программы

Поддержка 64-разрядных операционных систем. Теперь Project StudioCS Водоснабжение стабильно работает под Windows 7 и Windows Vista.
Project StudioCS Водоснабжение 3.1 работает на платформе AutoCAD версий от 2008 до 2012 включительно. Кроме того, поддерживается работа в AutoCAD Architecture и AutoCAD MEP тех же версий.
Основные нарекания к инструментам предыдущих версий Project StudioCS Водоснабжение были вызваны сложностью работы в трехмерном пространстве. Теперь проектировщик систем водопровода и канализации выполняет все действия на виде в плане. Работа с вертикальными участками (вставка, установка арматуры и т.п.) осуществляется с использованием специальных экранных форм.
Реализована возможность создания пользовательских систем водопровода и канализации.
Если в предыдущих версиях стояк собирался из отдельных примитивов, то теперь он создается одной-единственной командой. Далее в специализированной экранной форме пользователь задает все его характеристики (сортамент и длина трубопроводов, наличие и высотная отметка трубопроводной арматуры).
В Project StudioCS Водоснабжение 3.1 появилась возможность использовать типовые подсистемы водопровода и канализации. Когда в проекте предусматривается несколько типовых санитарных узлов, их достаточно отрисовать один раз, а затем просто подключать к различным точкам ввода.
Диктующее устройство теперь определяется автоматически. Программа самостоятельно определяет, какой из санитарных приборов наиболее удален от точки ввода.
Появилась новая опция для автоматической расстановки фитингов на трубопроводах систем водопровода и канализации.
Трубопроводы автоматически маркируются в зависимости от наименования системы.
Появилась опция подсчета объемов тепловой изоляции трубопроводов.
Если в здании есть типовые этажи, то с помощью Project StudioCS Водоснабжение 3.1 достаточно спроектировать системы водопровода и канализации только для одного этажа и задать номера типовых этажей. При расчете и генерации аксонометрических схем программа автоматически расположит элементы систем водопровода и канализации в порядке возрастания номеров этажей.
