Project StudioCS Электрика 7.1

Project StudioCS Электрика 7.1 обеспечивает создание низковольтной (0,4 кВ) части проекта СЭС. Инструментальные средства системы позволяют проектировать как внутреннее электрическое освещение, так и силовое электроснабжение жилых, общественных и производственных зданий и сооружений.

Программный комплекс разработан на основе положений действующей нормативно-технической документации. При разработке использовались современные технологии, что позволило сделать комплекс интерактивным, простым и удобным в использовании.

Программа Project StudioCS Электрика 7.1 предназначена для решения следующих задач:

• расчет освещенности по методу коэффициента использования и автоматическое размещение светильников в помещении;
• расчет освещенности точечным методом;
• расчет нагрузок по РТМ 36.18.32.4–92, СП 31–110–2003 и методике ТЭП. При расчете нагрузок по СП 31–110–2003 выбор коэффициентов спроса осуществляется автоматически по справочным данным;
• расчет токов однофазных, двухфазных, трехфазных коротких замыканий по ГОСТ 28249–93 и методом петли фаза-ноль;
• расчет разности загрузки фаз, расчет тока на каждой фазе фидера;
• расчет токов утечки и проверка уставки УЗО;
• расчет падения напряжения;
• автоматическая маркировка оборудования;
• возможность создания контрольных соединений;
• возможность задания аппаратам фидера дополнительных устройств (контактные приставки, независимые расцепители, трансформаторы тока, амперметры, вольтметры, счетчики и т.д.);
• автоматический расчет числа жил и длин кабелей;
• автоматический подсчет расхода кабельных конструкций;
• автоматизированная раскладка кабелей в трассах;
• автоматическое формирование сечений кабельных трасс;
• автоматическое формирование однолинейных схем;
• проверки коммутационных аппаратов и кабелей;
• автоматическое получение выходных документов (кабельные журналы, спецификации, отчеты по расчету нагрузок, отчеты по расчету освещенности и т.д.).

Project StudioCS Электрика 7.1 работает в среде AutoCAD и AutoCAD Architecture 2007/2008/2009/2010 (32 bit, 64 bit)/2011 (32 bit, 64 bit)/2012 (32 bit, 64 bit).

Основные возможности

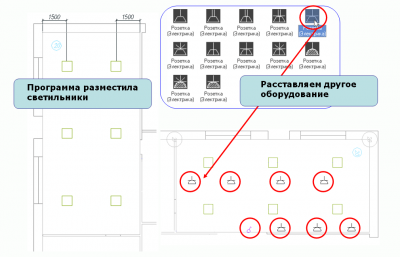

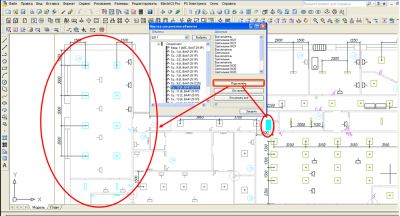

Расстановка оборудования на плане

Производится определение помещений средствами программы. В соответствии с заданной освещенностью программа автоматически рассчитывает количество светильников и размещает их в помещении. При этом объекты программы обладают техническими характеристиками из базы данных, имеют высоту установки, одновременно являясь объектами AutoCAD, что позволяет выполнять с ними стандартные операции (такие как копирование, перемещение, удаление) привычными инструментами AutoCAD. При копировании объектов все электротехнические характеристики сохраняются.

Прочее оборудование размещается на плане из библиотеки условно-графических обозначений. Условно-графические обозначения элементов оборудования хранятся в файлах *.dwg базы УГО.

Создание структуры распределительных устройств

В начале проектирования пользователь не всегда знает, какое наполнение шкафа ему потребуется. Программа позволяет как изначально выбирать из базы типовой шкаф, так и наполнять/редактировать его в процессе работы.
В программном комплексе Project StudioCS Электрика распределительные устройства подразделяются на пять категорий: «Стандартное РУ», «Модульное РУ», «Реечное РУ», «Блочное РУ», «Панельное РУ». Кроме того, в базе описаны два типа шкафов ввода. Из шкафов ввода и шкафов (панелей) реечных РУ, блочных РУ и панельных РУ можно создавать комплексные РУ (состоящие из набора шкафов или панелей).

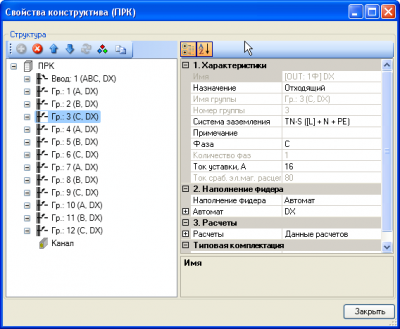

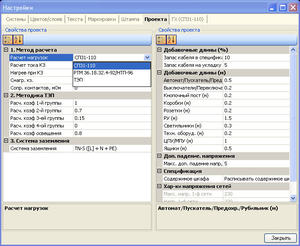

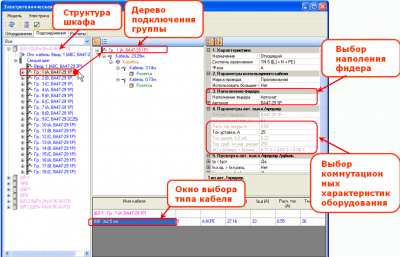

В любой момент пользователю доступно окно свойств распределительного устройства, где можно изменить его тип, количество фидеров и их наполнение.

Инструментарий для подключения оборудования

Подключение оборудования программа позволяет осуществлять непосредственно с плана или в табличном виде. Оборудование подключается через Мастер подключения, который позволяет видеть всю структуру распределительного устройства и выделять отходящую группу, на которую будут подключены нагрузки. Для удобства работы программа подсвечивает подключенные объекты и распределительное устройство. В процессе выполнения этой команды автоматически осуществляется расчет нагрузок по РТМ 36.18.32.4–92/СП31–110–2003/методике ТЭП.

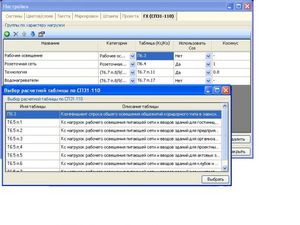

При расчете нагрузок по СП31–110–2003 выбор коэффициентов спроса осуществляется автоматически по справочным данным.

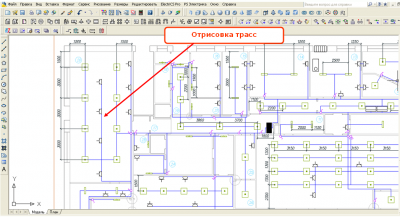

Отрисовка трасс

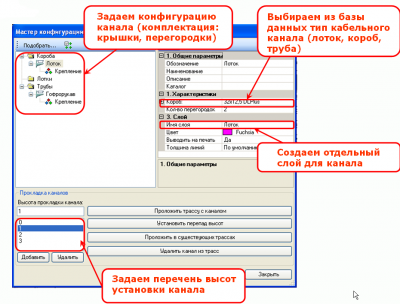

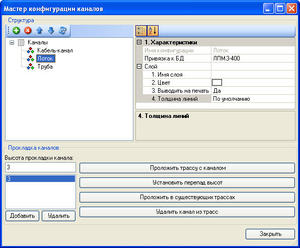

В программе Project StudioCS Электрика 7.1 реализован специальный инструмент для прокладки трасс, кабелей и кабельных конструкций по трассам. В специальном окне проектировщик создает перечень трасс с привязкой к базе данных. Лотки, имеющиеся в базе данных проекта, в Мастер прокладки кабеленесущих систем попадут автоматически. В дальнейшем все кабеленесущие системы, используемые в проекте, попадут в спецификацию.

Пользователь может работать в удобном для него режиме:

• сначала отрисовать на плане трассы без типа, а потом назначать нужный тип и высоту путем выделения участков трасс;
• сразу отрисовывать участки трасс с заданным типом конструкции на требуемой высоте.

Программа поддерживает межэтажные переходы и перепады высот.
Имеется Мастер установки соединительных элементов как в автоматическом, так и в ручном режиме. При этом программа самостоятельно подбирает тип соединительного элемента из базы аппаратов проекта для заданного типа канала.
Программа осуществляет автоматический подсчет кабеленесущих систем, соединительных элементов коробов и лотков.

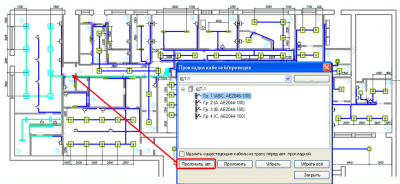

Прокладка кабелей

«Зная» нагрузки каждой группы распределительного устройства, программа прокладывает кабели по трассам в автоматическом режиме. В момент прокладки кабелей она рассчитывает длины и жильность кабелей, определяет места установки разветвительных коробок. При этом на плане подсвечиваются трасса прокладки кабеля и подключенные электроприемники.
При расчете длины кабелей в момент прокладки программа учитывает межэтажные переходы, спуски и подъемы кабеля.

Электротехническая модель проекта

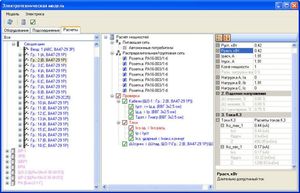

Вся информация по модели проекта может быть представлена в табличном виде в окне электротехнической модели. На вкладке Подсоединения отображается информация о дереве подключения каждого фидера, наполнении фидера, результатах расчета для выбора оборудования, осуществляется выбор кабеля и коммутационных характеристик оборудования, а также проверки правильности выбора оборудования.
На вкладке Расчеты представлена вся информация по результатам расчетов.

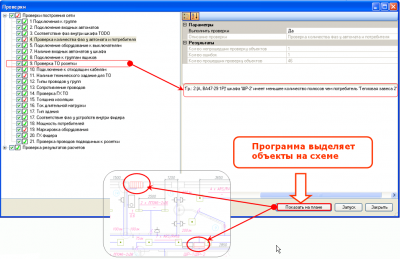

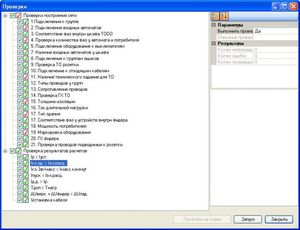

Осуществляются различные проверки правильности построения сети и выбора оборудования по всей модели проекта.

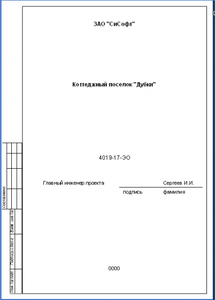

Формирование выходной документации

Формирование выходной документации — самый быстрый и легкий процесс в программе, так как специальные функции обеспечивают быстрый вывод документов. Система построения отчетов реализована с возможностью предварительного просмотра и редактирования выводимой информации.
Вывод документации осуществляется в MS Excel, MS Word, AutoCAD.

Перечень выходных документов, создаваемых с помощью Project StudioCS Электрика, включает:

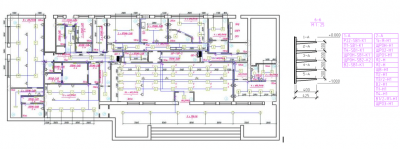

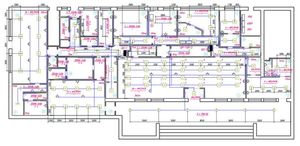

• лист плана здания с обозначениями установленного оборудования и трасс, с сечениями кабельных трасс, выносными обозначениями и таблицами;

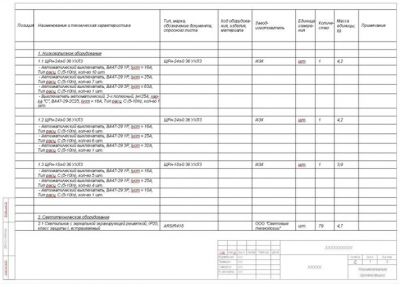

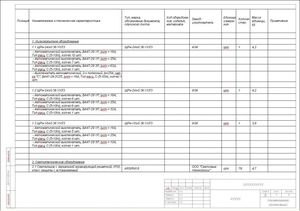

• спецификацию оборудования, кабелей, проводов, изделий и материалов;

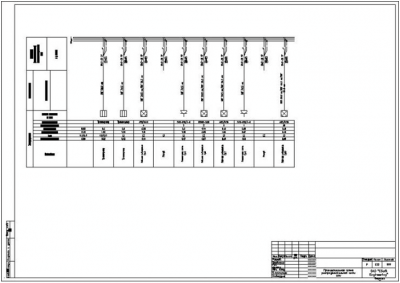

• принципиальные схемы питающей и распределительной сети;

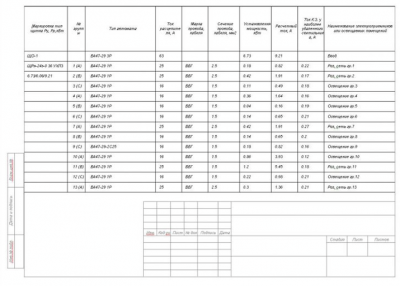

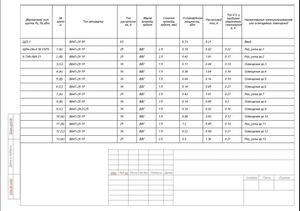

• ведомость по групповым щиткам;

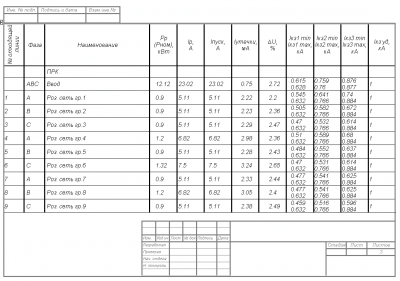

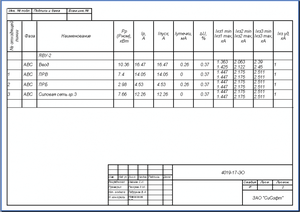

• таблицу результатов расчета нагрузок;

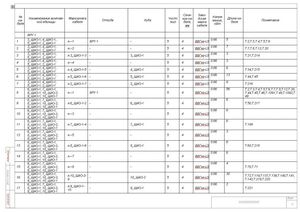

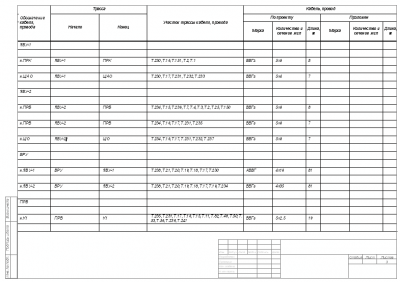

• кабельный журнал;

• таблицу выбора оборудования;

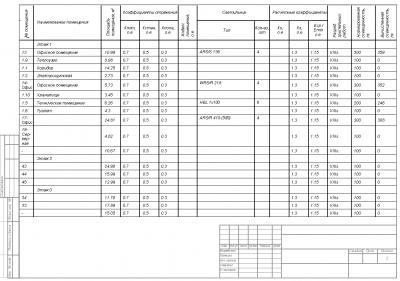

• таблицу результатов расчета освещенности;

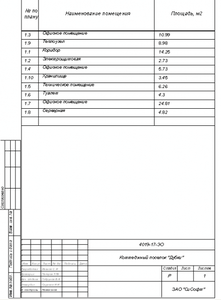

• экспликацию помещений.

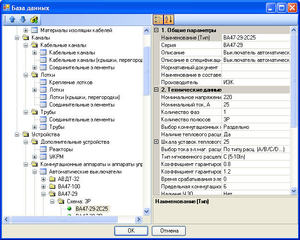

База данных оборудования, изделий и материалов

Данные базы аппаратов хранятся в sdf-файлах (формат MS Access). В дистрибутив версии входит набор заполненных баз данных, содержащий оборудование для работы с программой, и для демонстрации того, как производится корректное наполнение баз. В частности, представлены база данных ОАО «Электрокабель“ Кольчугинский завод», коммутационное оборудование ОАО «ДЗНВА», база данных по лампам без привязки к производителю, лампы OSRAM, светильники Ардатовского светотехнического завода, светильники от «Световых технологий», трансформаторы масляные 6–10 кВ (ТМ, ТМГ), база электроустановочных изделий Wessen, кабеленесущие системы OSTEC, ДКС, IEK, Quintela, Legrand, Cablofil и другие.
Реализован Менеджер баз данных для подключения баз оборудования и импорта из них оборудования в базы проекта.

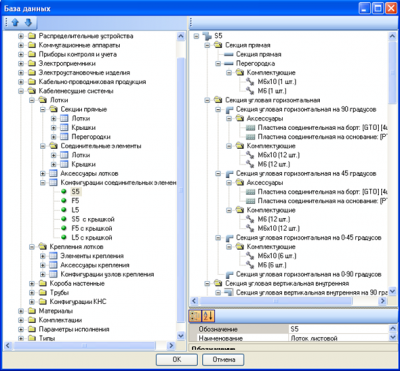

Имеются удобные инструменты для просмотра, наполнения и редактирования данных в базах УГО и аппаратов.
Реализована возможность пользовательской настройки правил, по которым в проекте будет производиться автоматический подбор соединительных элементов. Для этого в базе данных появилась таблица Конфигурации соединительных элементов.

Для повышения удобства и наглядности работы при формировании пользователем узла крепления программа автоматически формирует эскиз узла и проставляет размеры.

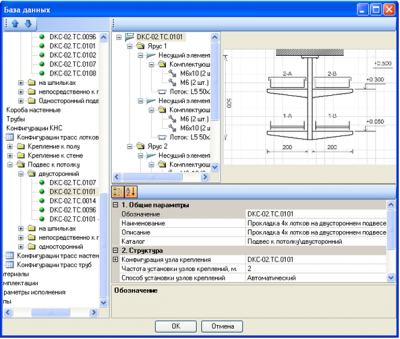

Формирование конструкции трассы, выбор узлов крепления и размещение на них лотков осуществляются в базе данных. Это позволяет использовать собственные наработки в последующих проектах.

Проектная документация, выпускаемая с помощью Project StudioCS Электрика, соответствует:

• • ГОСТ 21.608–84. Система проектной документации для строительства. Внутреннее электрическое освещение.
  • ГОСТ 21.613–88. Система проектной документации для строительства. Силовое электрооборудование.
  • ГОСТ 21.614–88. Условные обозначения.
  • ГОСТ 21.101–97. Основные требования к проектной и рабочей документации.
  • ВСН 59–88. Нормы проектирования и методика подбора коэффициентов спроса.
  • СП 31–110–2003. Проектирование и монтаж электроустановок жилых и общественных зданий.
  • РТМ 36.18.32.4–92. Указания по расчету электрических нагрузок. Утверждены ВНИПИ Тяжпромэлектропроект им. Ф.Б. Якубовского.
  • ГОСТ 28249–93.
  • СНиП 23–05–95. Естественное и искусственное освещение.

• «Справочной книге по светотехнике»/Под ред. проф. Ю.Б. Айзенберга. — М.: Энергоатомиздат, 1995.

Project StudioCS Электрика

Основные возможности программы

• Инструментальные средства Project StudioCS Электрика встраиваются при загрузке САПР в среду AutoCAD. При этом предоставляется доступ ко всем файлам проекта.
• Единый файл проекта может быть открыт только с помощью модуля программы Project StudioCS Электрика. Исходные данные (подоснова здания) формируются средствами AutoCAD, Autodesk Architectural Desktop или программы Project StudioCS Архитектура.
• Новое окно проекта содержит «дерево» документов и поэтажных планов проекта, позволяет управлять отображением поэтажных планов и проводить обновление данных для выходной документации.

• Условно-графические обозначения элементов оборудования хранятся в DWG-файлах базы УГО, а данные базы аппаратов (с перечнем характеристик, необходимых для расчета) — в MDB-файлах (формат MS Access). В дистрибутив версии входит набор заполненных баз данных, содержащий оборудование для работы с программой и для демонстрации того, как производить корректное наполнение баз. В частности, представлены база данных ОАО «Электрокабель“ Кольчугинский завод», коммутационное оборудование ОАО «ДЗНВА», база данных по лампам без привязки к производителю, лампы «OSRAM», светильники Ардатовского светотехнического завода, светильники «Световые технологии», трансформаторы масляные 6–10 кВ (ТМ, ТМГ), база электроустановочных изделий «Wessen» и др. В планах разработчиков — пополнение программы базами данных оборудования других известных производителей.
• Реализован Менеджер баз данных для подключения баз оборудования и импорта из них оборудования в базы проекта.
• Удобные инструменты для просмотра, наполнения и редактирования данных в базах УГО и аппаратов реализованы в специальные Мастера и размещены на системной панели инструментов.

• Производится определение помещений и автоматическое размещение в них светильников, а также других аппаратов из баз данных.
• База аппаратов, помимо данных об электрических устройствах, содержит разделы по кабельным конструкциям (кабель-каналам, лоткам, полкам, стойкам, трубам, соединительным элементам), доступные для заполнения.
• Реализовано создание списка (технологического задания) технологического оборудования (ТО).
• Любое электрооборудование, размещенное на подоснову, обладает характерным набором свойств, многие из которых доступны для редактирования.
• Реализованы специализированные инструменты для прокладки трасс, кабелей и кабельных конструкций по трассам.

• Имеется Мастер установки соединительных элементов как в автоматическом, так и в ручном режиме. При этом программа самостоятельно подбирает тип соединительного элемента из базы аппаратов проекта для заданного типа канала.
• Автоматический подсчет соединительных элементов коробов и лотков.
• Проектирование осветительных и силовых сетей.
• Расчет электрических нагрузок (мощностей и токов для выходных аппаратов распределительных устройств) по РТМ 36.18.32.4–92/СП31–110–2003/методике ТЭП.

• При расчете нагрузок по СП31–110–2003 выбор коэффициентов спроса осуществляется автоматически по справочным данным.

• Расчет токов короткого замыкания реализован по двум методикам: методом петли фаза-ноль (1-ф ТКЗ) и по методике ГОСТ 28249–93 (½/3-ф ТКЗ).
• Расчет минимального и максимального тока короткого замыкания на устройстве защиты, расчет ударного тока.
• Расчет разности загрузки фаз, расчет тока на каждой фазе фидера.
• Программа группирует электротехническое оборудование по характеру нагрузки.
• Автоматический расчет мощностей, токов и потерь напряжения в электросетях заметно упрощает подбор характеристик питающего оборудования и кабелей.
• Обеспечен пересчет цепей схемы при замене ее элементов.
• Осуществляются различные проверки правильности построения из окна Мастера проверок.

• Проведение расчетов, просмотр результатов и подбор оборудования производится в окне электротехнической модели.

• Введена система заземления для всего проекта и индивидуально для каждого объекта на плане, что позволяет при необходимости сочетать различные способы заземления в проекте.
• Реализована однотипная система построения отчетов с предварительным просмотром и возможностью редактирования выводимой информации.
• Вывод документации в MS Excel, MS Word, AutoCAD.
• Перечень выходных документов, создаваемых с помощью Project StudioCS Электрика, включает:

• лист плана здания с обозначениями установленного оборудования и трасс, выносными обозначениями и таблицами;

• спецификацию оборудования, кабелей, проводов, изделий и материалов;

• принципиальные схемы питающей и распределительной сети;

• ведомость по групповым щиткам;

• таблицу результатов расчета нагрузок;

• кабельный журнал;


• результаты электротехнических расчетов;

• результаты светотехнических расчетов;
• экспликация помещений.

• Имеется возможность настройки шрифтов для создания отчетов и выносок на плане.
• Файлы плана могут быть открыты в AutoCAD без программы Project StudioCS Электрика для их дальнейшего редактирования проектировщиками или заказчиками.
• Редактирование сформированных документов осуществляется без нарушения их целостности.
• Реализован автономный Редактор баз данных, которому не требуется AutoCAD и ключ аппаратной защиты.
• Программное ядро Project StudioCS Электрика поддерживает:
  инструментарий Object Enablers (для объектов проекта);
  раздельную или совместную работу графики в среде AutoCAD и проведение вычислений по модели проекта;
  связи объектов плана между листами;
  DWG-файлы как внутри, так и вне проекта;
  хранение данных модели проекта в отдельных XML-файлах;
  использование «чужих» объектов — например, стен из Autodesk Architectural Desktop или шкафов из Autodesk Building Systems;
  открытый API для программирования объектов на Visual Basic.

Для автоматизации проектирования наиболее существенны следующие возможности программы:

• автоматический подсчет мощностей электрических нагрузок. Подсчитываются как отдельные нагрузки на выходные аппараты питающих устройств, так и суммарные нагрузки по группам потребителей с различными коэффициентами спроса;
• автоматический подбор расчетных коэффициентов из баз;
• расчет (по методу коэффициентов использования) количества светильников, необходимого для получения заданной освещенности на рабочей поверхности, а также расчет освещенности от заданного количества светильников и автоматическое размещение их на плане;
• расчет освещенности для помещений со сложной непрямоугольной конфигурацией (Т-, П-, Г-образные помещения);
• автоматический подсчет необходимого числа жил электрических кабелей;
• автоматическая проверка параметров электрических сетей на соответствие токам однофазного короткого замыкания, токам длительной нагрузки и заданной потери напряжения до наиболее удаленных потребителей;
• автоматическое формирование выносок и буквенно-позиционных обозначений, автомаркировка позиционных обозначений;
• подсчет количества оборудования и длин кабелей, кабельных конструкций в проекте;
• автоматическое формирование принципиальных схем питающей и распределительной сетей;
• автоматическое формирование спецификации;
• автоматическое формирование кабельного журнала.

Проектная документация, выпускаемая с помощью Project StudioCS Электрика, соответствует:

• • ГОСТ 21.608–84 Система проектной документации для строительства. Внутреннее электрическое освещение.
  • ГОСТ 21.613–88 Система проектной документации для строительства. Силовое электрооборудование.
  • ГОСТ 21.614–88 Условные обозначения.
  • ГОСТ 21.101–97 Основные требования к проектной и рабочей документации.
  • ВСН 59–88 Нормы проектирования и методика подбора коэффициентов спроса.
  • СП 31–110–2003 Проектирование и монтаж электроустановок жилых и общественных зданий.
  • РТМ 36.18.32.4–92 Указания по расчету электрических нагрузок. Утверждены ВНИПИ Тяжпромэлектропроект им. Ф.Б. Якубовского.
  • ГОСТ 28249–93.
  • СНиП 23–05–95 Естественное и искусственное освещение.

• «Справочная книга по светотехнике» / Под ред. проф. Ю.Б. Айзенберга. — М.: Энергоатомиздат, 1995.
