Project StudioCS Архитектура 1.9

Project StudioCS Архитектура — специальный пакет для разработки архитектурных моделей и рабочих чертежей (АР, АИ) в строгом соответствии с отечественными стандартами. Базируется на платформе AutoCAD, AutoCAD Architecture и AutoCAD MEP.

• Разработка комплектов чертежей марок АР и АИ в соответствии с отечественными стандартами в среде AutoCAD, Autodesk Architectural Desktop, AutoCAD Architecture, Autodesk Building Systems, AutoCAD MEP.
• Российская система для российских проектировщиков (Сертификат соответствия ГОСТ Р №  РОСС RU.СП15.Н00473 №  0896020).
• Работа под 32- и 64-битной версиями Windows XP, Windows Vista, Windows 7.
• Модульная структура.
• Построение сложнейшей 3D-модели с высокой степенью архитектурной детализации.
• Полный комплект архитектурных рабочих чертежей (АС, АР, АИ) на любом этапе проектирования.
• Подсчет основных показателей и объемов по объекту.

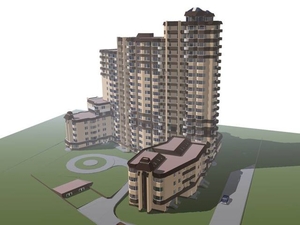

• Фотореалистичная визуализация с использованием как стандартных средств AutoCAD, так и специального модуля для работы с материалами.
• Встроенная анимация.
• Использование совместно с программами Project StudioCS Конструкции 5.5 и Project StudioCS Фундаменты 5.5 в одном сеансе работы.

Project StudioCS Архитектура 1.9 входит в комплексную линейку программ для архитектурно-строительного проектирования серии Project StudioCS и является логическим продолжением популярной архитектурно-строительной системы проектирования АРКО.

В комплекте с модулем Project StudioCS Архитектура поставляется модуль Project StudioCS «Ядро», в состав которого включены инструменты для создания элементов оформления чертежей в соответствии с требованиями СПДС, управления масштабом элементов чертежа и слоями. Кроме того, модуль включает в себя комплекс команд, предназначенных для отрисовки и редактирования массивов координационных осей. Инструменты модуля позволяют работать как с поэтажными планами, так и с трехмерной моделью проектируемого здания. С помощью специальных команд можно управлять списком этажей в чертеже, определять текущий этаж, изменять режимы отображения элементов различных этажей.

Диспетчер настроек параметров объектов

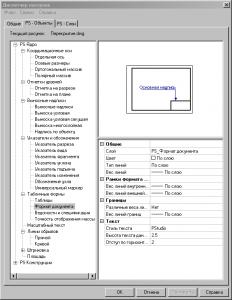

Диспетчер настроек, предназначенный для настройки параметров объектов программы и создания шаблона чертежа, обеспечивает:

• управление настройками параметров всех элементов программы;
• управление видимостью объектов программы на чертеже в одном этаже либо с использованием поэтажной схемы здания, сформированной средствами программы (включая в этом случае просмотр аксонометрической схемы здания);
• использование стандартных и создание пользовательских слоев с настройкой их свойств;
• сохранение настроек в файле для их последующего использования в других проектах.

Инструменты оформления чертежа

Набор инструментов, предназначенных для оформления чертежей в соответствии с требованиями СПДС.

Используется для решения следующих задач:

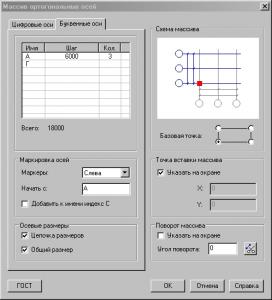

• отрисовка строительных осей на чертеже как массива или по отдельности;

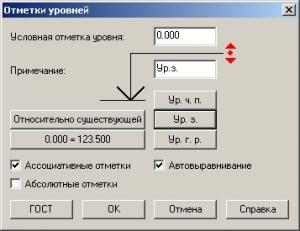

• обозначение на чертеже ассоциативных высотных отметок и отметок на планах;

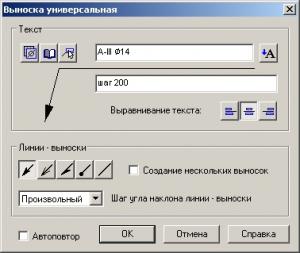

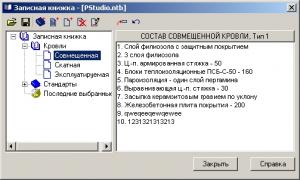

• отрисовка выносок на чертежах с использованием записной книжки и специальных символов;

• нанесение на чертеж разрезов, фрагментов, маркеров и флажков изменений;

• использование в чертеже масштабного текста с применением записной книжки и спецсимволов;

• записная книжка с возможностью пополнения пользовательских страниц и таблиц;

• отрисовка граничных штриховок с возможностью их редактирования;

• использование в работе специальных инструментов построения;

• использование инструментов определения площади по контуру;

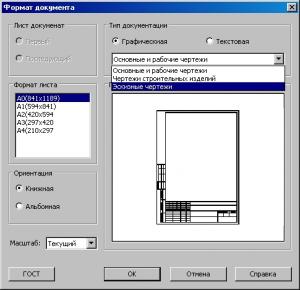

• использование в чертежах универсального инструмента формирования формата;

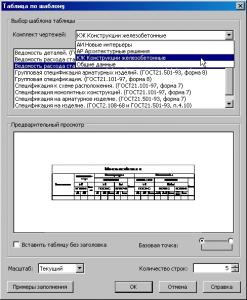

• использование шаблонов стандартных спецификаций в чертежах;
• сохранение шаблонов спецификаций, разработанных пользователем, — с возможностью последующего редактирования таблиц;
• Экспорт данных спецификаций в программу Microsoft Office Excel;
• Импорт данных спецификаций из программы Microsoft Office Excel;
• использование инструментов управления слоями чертежа;
• возможность создания элементов конструкций в виде параметрических блоков с последующим автоматическим специфицированием при их использовании в чертежах.

Архитектурный модуль системы Project StudioCS

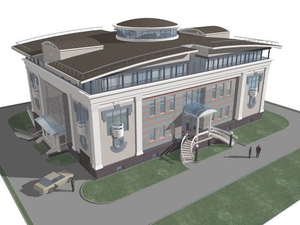

• работает в режимах двумерного и трехмерного моделирования, создает чертежи на всех стадиях проектирования, формирует законченную трехмерную модель здания с расстановкой мебели и оборудования;
• позволяет работать с неограниченным числом этажей, использовать существующие этажи как прототип для создания новых;
• содержит пополняемые библиотеки профилей различного назначения для создания таких элементов архитектурного облика здания, как карнизы, пилястры, колонны, полочки и пояски, наличники и обрамления, ступени, поручни, плинтусы и многое другое;
• позволяет формировать плоские и скатные кровли сложных форм, используя базовые конфигурации одно-, двух-, трех-, четырехскатных и шатровых кровель;
• содержит библиотеки 2D- и 3D-мебели (офисной, жилой, кухонной, спальной), сантехнического оборудования, растений, светильников и др.;

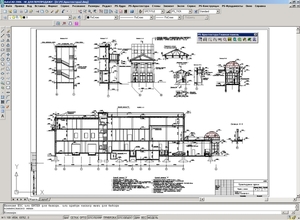

• позволяет получить изображения фасадов, разрезов, перспектив, интерьеров с любых ракурсов;
• маркирует помещения, содержит информацию об отделке, площадях, типах полов, наименованиях помещений, об отверстиях для инженерных коммуникаций, перемычках и других элементах чертежа.

Project StudioCS Архитектура может применяться совместно с линейкой программ серии GeoniCS для решения задач вертикальной и горизонтальной планировки, размещения зданий и сооружений на генплане, определения проектных отметок, построения красных горизонталей, получения картограмм земляных масс и т.д.
