Project StudioCS Фундаменты 5.5

Project StudioCS Фундаменты — специализированное графическое приложение на базе AutoCAD, AutoCAD Architecture и AutoCAD MEP. Предназначено для подготовки схем расположения и чертежей фундаментов на свайном и естественном основаниях, включая расчет основания по деформациям для фундаментов колонн промышленных и гражданских зданий, сборных и монолитных ленточных фундаментов под кирпичные стены и фундаментные блоки, расчет свайного куста на прочность по несущей способности сваи.

Разработка чертежей марок КЖ и КЖИ в соответствии с отечественными стандартами в среде AutoCAD, Autodesk Architectural Desktop, AutoCAD Architecture, Autodesk Building Systems, AutoCAD MEP.
Российская система для российских проектировщиков (Сертификат соответствия ГОСТ Р № РОСС RU.СП15. Н00473№ 0896020).
Работа под 32- и 64-битной версиями Windows XP, Windows Vista, Windows 7.
Оформление выходной документации в соответствии со стандартами СПДС.

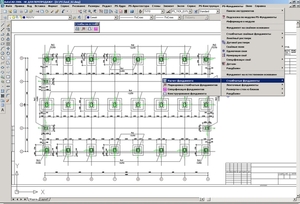

Расчет, конструирование и подготовка чертежей столбчатых фундаментов на естественном и свайных основаниях.
Автоматизированная раскладка рандбалок и разверток стен подвалов из сборных бетонных блоков с получением поэтапных и суммарной спецификаций.
Отрисовка свайных оснований различных конфигураций (с автоматическим графическим разделением элементов, различающихся по параметрам) и получение поэтапных и суммарных спецификаций по свайным полям.
Отрисовка свайных фундаментов различных конфигураций (с автоматическим графическим разделением элементов, различающихся по параметрам) и получение спецификаций по свайным полям.
Использование совместно с программами Project StudioCS Архитектура 1.9 и Project StudioCS Конструкции 5.5 в одном сеансе работы.
Расчет и конструирование фундаментов производятся в соответствии со следующими нормативными документами:

• СНиП 2.02.01–83 Основания зданий и сооружений;
• Пособие по проектированию оснований зданий и сооружений (Москва, 1986 г.);
• СНиП 2.02.03–85 Свайные фундаменты;
• СП 50–102–2003 Проектирование и устройство свайных фундаментов;
• СНиП 2.01.07–85 Нагрузки и воздействия.

Основной особенностью модуля «Фундаменты» является разумная минимизация исходных данных при максимальном объеме получаемых результатов с отчетливым акцентом на использование гибких диалоговых режимов. Программные модули постоянно генерируют подсказки, сообщения о состоянии программы, заключения о причинах неудач, блокируют некорректные действия пользователя и предоставляют ему возможность возврата на любом этапе расчета или проектирования.
Пакет ориентирован на возможности полуавтоматического диалогового режима и располагает удобным сервисным аппаратом, позволяющим легко добиваться желаемых результатов:

• при расстановке свай в многорядных ростверках;
• при раскладке стеновых блоков в развертках стен подвалов;
• при раскладке плит ленточных фундаментов сплошной или прерывистой раскладки;
• при размещении фундаментных балок на схеме расположения.

Сервисный аппарат программы помогает находить оптимальные решения при расстановке свай в ленточных ростверках, а также при раскладке блоков, плит и рандбалок.
Полный комплект спецификаций формируется автоматически.

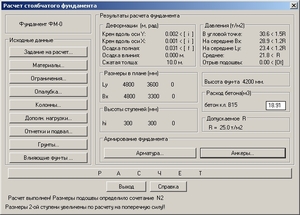

Столбчатые фундаменты на естественном основании

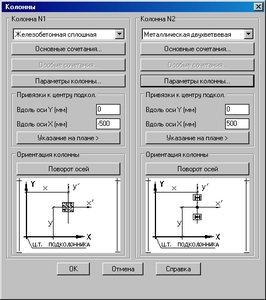

• Расчет, проектирование и вычерчивание отдельного фундамента под сдвоенные одиночные железобетонные или металлические колонны произвольного положения и ориентации в плане в режиме прямой или обратной задачи (сборный и монолитный вариант исполнения для железобетонных колонн).
• Результирующая информация, размещаемая в поле сообщений диалогового окна, содержит сведения о характеристиках, определяющих параметры фундаментов.

• При наличии подвала (в любых четвертях в плане) возможен автоматический сбор вертикальных весовых и горизонтальных нагрузок от веса обводненного грунта с учетом полезной нагрузки на поверхности.
• Удобный аппарат ограничений для управления результатами расчетов.

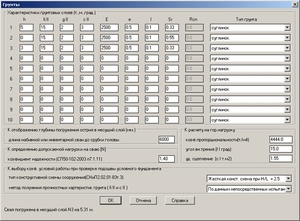

• Расчет основания по деформациям с использованием различных моделей грунтового основания (линейно-деформируемое пространство или линейно-деформируемый слой).
• Учет взаимного влияния при вычислении осадок фундаментов.
• Автоматическая маркировка и генерация спецификации.

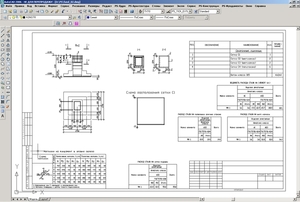

• Генерация чертежей КЖ, КЖИ с полным комплектом спецификаций и ведомостью расхода стали.

• Формирование в формате текстового документа файла с отчетом по результатам расчета.

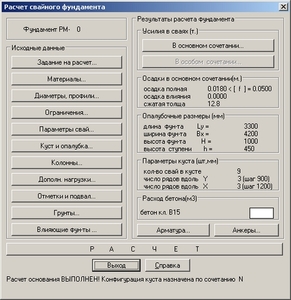

Столбчатые фундаменты на свайном основании

• Расчет, проектирование и вычерчивание отдельного фундамента под сдвоенные одиночные железобетонные или металлические колонны произвольного положения и ориентации в плане в режиме прямой или обратной задачи (сборный и монолитный вариант исполнения для железобетонных колонн).

• Результирующая информация, размещаемая в поле сообщений диалогового окна, содержит сведения о характеристиках, определяющих параметры фундаментов.
• При наличии подвала (в любых четвертях в плане) возможен автоматический сбор вертикальных весовых и горизонтальных нагрузок от веса обводненного грунта с учетом полезной нагрузки на поверхности (по аналогии со столбчатым фундаментом на естественном основании).

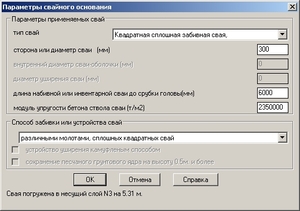

• Выбор свай по типу и способу забивки из перечня, учитывающего все возможные варианты.

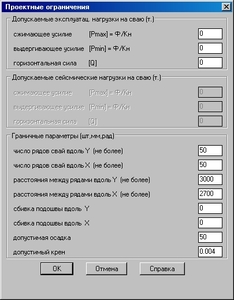

• Учет проектных ограничений при расчете столбчатого фундамента на свайном основании.

• Учет взаимного влияния любых типов фундаментов (на естественном или свайном основании) при вычислении осадок (по аналогии со столбчатым фундаментом на естественном основании).
• Удобный аппарат ограничений для управления результатами расчетов.
• Расчет основания по деформациям с использованием различных моделей грунтового основания (линейно-деформируемое пространство или линейно-деформируемый слой).

• Автоматическая маркировка и генерация спецификации (по аналогии со столбчатым фундаментом на естественном основании).
• Генерация чертежей КЖ, КЖИ с полным комплектом спецификаций и ведомостью расхода (по аналогии со столбчатым фундаментом на естественном основании).
• Формирование в формате текстового документа файла с отчетом по результатам расчета (по аналогии со столбчатым фундаментом на естественном основании).

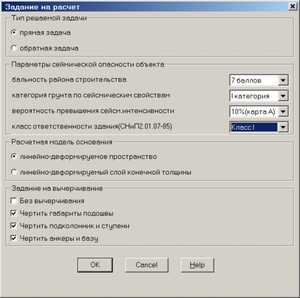

Учет сейсмических воздействий при расчете фундаментов

Параметры, принимаемые в расчет для учета сейсмических воздействий:

• балльность района строительства;
• категория грунта по сейсмическим свойствам;
• вероятность превышения сейсмической интенсивности;
• класс ответственности здания по СНиП 2.01.07-85.

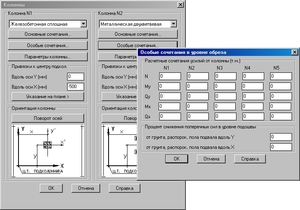

Введение параметров сейсмической опасности объекта обуславливает введение особых сочетаний усилий на обрезе фундамента.

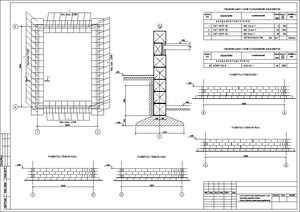

Ленточные сборные фундаменты, развертки стен из блоков, рандбалки

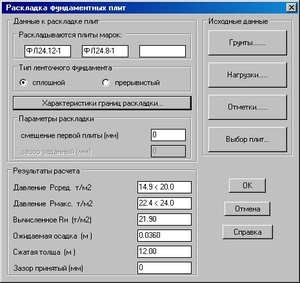

• Расчет по деформациям ленточных фундаментов, проектирование и раскладка в управляемом автоматическом режиме фундаментных плит на схеме расположения.
• Возможность сплошной или прерывистой раскладки фундаментных плит.

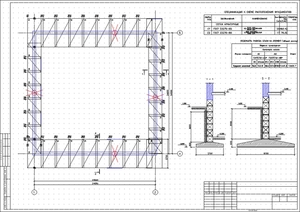

• Раскладка в полуавтоматическом режиме фундаментных блоков в развертках стен.
• Удобный сервисный аппарат редактирования раскладки блоков и фундаментных плит.
• Раскладка (в полуавтоматическом режиме) рандбалок на схеме расположения.
• Автоматическая маркировка стеновых блоков и рандбалок на чертеже в соответствии с позициями в спецификации.
• Минимизация объема монолитных заделок при раскладке сборных блоков и фундаментных плит.
• Автоматический подсчет расхода монолитного бетона в развертках стен из сборных блоков и в сборных ленточных фундаментах, учет его в спецификациях.
• Полный набор спецификаций к схемам расположения.

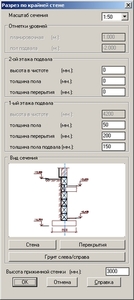

• Формирование и автоматическая отрисовка разреза по данным маркера сборного ленточного фундамента.

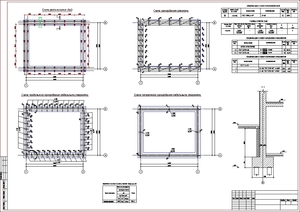

Монолитные ленточные фундаменты на естественном основании

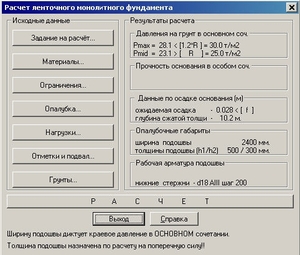

Расчет монолитного ленточного фундамента с формированием файла отчета по результатам.

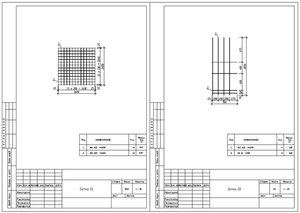

• Раскладка верхних и нижних сеток подошвы или отдельных стержней на схеме расположения по данным расчета.
• Формирование спецификации арматурных изделий и стержней, входящих в состав монолитного ленточного фундамента.
• Получение ведомости расхода стали на монолитный ленточный фундамент.
• Формирование и автоматическая отрисовка разреза по данным маркера фундамента.

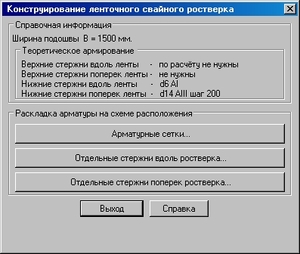

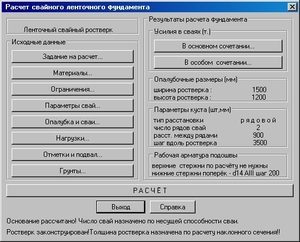

Монолитные ленточные фундаменты на свайном основании

Расчет монолитного ленточного фундамента с формированием файла отчета по результатам.

• Отрисовка свайного основания в соответствии с результатами расчета.
• Раскладка верхних и нижних сеток подошвы или отдельных стержней на схеме расположения по данным расчета.

• Формирование спецификации арматурных изделий и стержней, входящих в состав монолитного ленточного фундамента.
• Получение ведомости расхода стали на монолитный ленточный фундамент.
• Формирование и автоматическая отрисовка разреза по данным маркера фундамента.

Свайные ленточные ростверки и поля

• Трассировка и вычерчивание однорядных и многорядных свайных лент линейной, дуговой или круговой конфигурации с шахматной или рядовой расстановкой свай.
• Наличие сервисного аппарата, позволяющего размещать заданное количество свай или же задавать расстояния между ними с широкими возможностями манипулирования «остатком».
• Отрисовка и редактирование контуров ростверков.

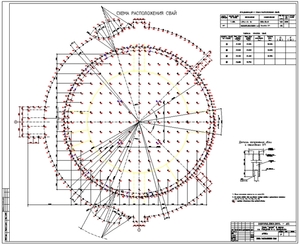

• Вычерчивание свайных полей прямоугольного или кругового очертаний с шахматной или рядовой расстановкой свай, с заданным количеством свай или по заданным расстояниям между ними.
• Автоматическая нумерация свай тремя различными способами.
• Автоматическая визуальная индикация свай по их маркам и типам.
• Автоматическая генерация спецификации и таблицы отметок.
• Возможность многократных редакционных изменений, при которых ранее созданная нумерация, визуальная индикация и набор спецификаций автоматически обновляются по указанию пользователя.

Инструменты оформления чертежей в соответствии с требованиями СПДС

В программе учтена возможность оформления чертежей в соответствии с требованиями СПДС. Информацию по этому разделу программы можно получить, ознакомившись с описанием программы Project StudioCS Конструкции 5.5.
