Ресурс

Программа Ресурс предназначена для расчета остаточного ресурса элементов трубопровода под действием коррозионно-эрозионного воздействия и по своим возможностям не имеет отечественных аналогов.

История версий Ресурс

Версия Ресурс 2.03

1. Переход на новый электронный ключ Sentinel SuperPro.

Версия Ресурс 2.02

1. Изменения расчёта остаточного ресурса технологических трубопроводов в соотвествии СА 003.003-07 изм.3.

Версия Ресурс 2.01

1. Реализован расчет остаточного ресурса для технологических трубопроводов в соответствии со стандартом ассоциации «Ростехэкспертиза» СА 03-003-07 вместо РТМ 38.001-94;
2. Добавлен новый документ по расчету остаточного ресурса – ОСТ 153-39.4-010-2002;
3. Введено обозначение для точек измерений в одном сечении (по образу циферблата часов);
4. Учтены требования новых правил безопасности для технологических трубопроводов СА 03-005-07;
5. Учет деградации свойств по значениям твердости HB и HB0,2 по ГОСТ 22761-77 и ГОСТ 22762-77;
6. Генерация отчета для исходных данных и результатов расчета по настраиваемому шаблону;
7. Исправлены неточности, найденные в процессе эксплуатации предыдущей версии.

ОСНОВНЫЕ ВОЗМОЖНОСТИ

Использование программы позволяет повысить безопасность эксплуатации трубопроводов при сокращении трудозатрат на этапе анализа результатов диагностики (измерений толщины).

Программа поставляется с базой данных механических характеристик материалов трубы в зависимости от температуры.

Программа позволяет выполнять следующие типы расчета:

• Расчет гамма-процентного остаточного ресурса в условиях коррозионно-эрозионного износа стенки. Износ рассматривается как линейный во времени процесс с нормальным распределением скорости износа по элементам трубопровода. Возможен учет деградирующих свойств материала.
• Расчет остаточного ресурса трубопровода по статистике отказов его элементов. Предполагается, что трубы и трубные детали являются набором однородных элементов со случайным разбросом механических свойств и внешних воздействий. Данный тип расчета позволяет учесть язвенную коррозию элементов трубопровода.
• Расчет наработки на отказ трубопровода после гидравлических испытаний повышенным давлением. В расчете возможно варьирование коэффициентом перегрузки при гидравлических испытаниях.

Расчет проводится в соответствии с:

• • «Методикой вероятностной оценки остаточного ресурса технологических стальных трубопроводов», согласованной Госгортехнадзором России 11.01.1996.
  • ОСТ 153-39.4-010-2002 Методика определения остаточного ресурса нефтегазопромысловых трубопроводов и трубопроводов головных сооружений.

• «Методикой комплексного диагностирования технического состояния и вероятностной оценки остаточного ресурса нефтепромысловых трубопроводов», согласованной Госгортехнадзором России 11.01.2001.
• РД 10-400-01 «Нормы расчета на прочность трубопроводов тепловых сетей». Утверждены Госгортехнадзором России 2001.
• РД 50-690-89 Надежность в технике. «Методы оценки показателей надежности по экспериментальным данным». Методические указания.Утверждены ГОССТАНДАРТОМ России, введен 01.01.1991
• СА 03-003-07 Расчеты на прочность и вибрацию стальных технологических трубопроводов. Стандарт Ассоциации «Ростехэкспертиза», 2007 г.
• СА 03-005-07 Технологические трубопроводы нефтеперерабатывающей, нефтехимической и химической промышленности. Требования к устройству и эксплуатации. Стандарт Ассоциации «Ростехэкспертиза», 2007 г.

Учет деградации свойств по значениям твердости HB и HB0,2 по ГОСТ 22761-77 и ГОСТ 22762-77.

Возможна генерация отчета для исходных данных и результатов расчета по настраиваемому шаблону.

Использование программы уменьшает время расчета, и дает возможность обработки большого обьема данных, без расчета «вручную» по сложной методике.

Программа рекомендуется для использования при диагностике трубопроводов в нефтеперерабатывающей, химической, нефтехимической, газовой, нефтедобывающей, теплоэнергетической и других отраслях промышленности. Благодаря продуманной организации диалогового ввода и встроенной документации с методическим описанием освоение программы не требует специального обучения и не занимает много времени. Программа работает в среде Windows 2000/XP/Server 2003/Vista.

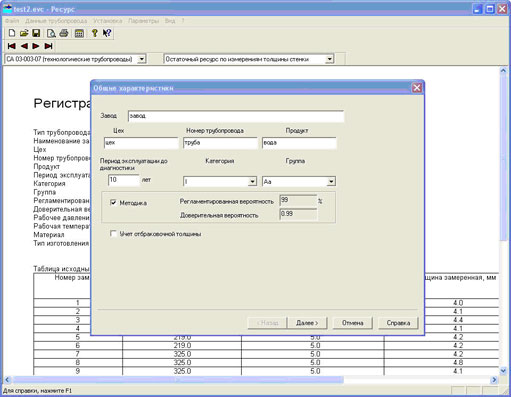

Интерфейс программы Ресурс.

НЕКОТОРЫЕ ПОЛЬЗОВАТЕЛИ

ВНИИТНефть (Самара), Химический завод (Гомель), АО Акрон, ГРЭС-2, Инкотес, Татнефть-НГДУ, Каспийгазпром, Калиниградский Фосфорит, ЦНТДЭП, УралОРГРЭС, Укрниихиммаш, Хабаровский НПЗ, Саянскхимпласт, Аскотехэнерго-диагностика (Хабаровск), Нефтехимический завод (Павлодар), Интротехнология (Красноярск), Башниинефтемаш Ноябрьскнефтегазпроект, Дакар (Обнинсн) и др.
