ПК ЛИРА-САПР 2016

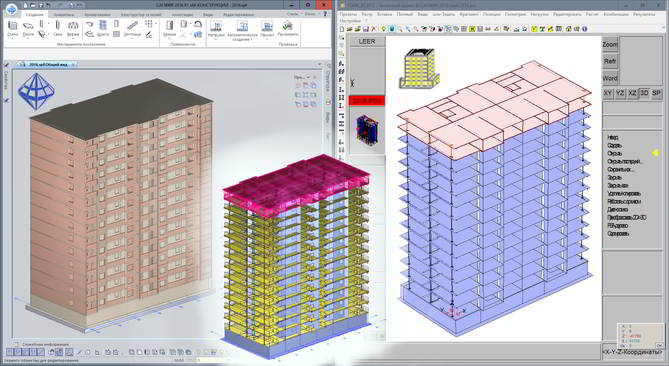

• Реализована технология «Tekla Structures — ЛИРА-САПР — Tekla Structures», позволяющая импортировать в ПК ЛИРА-САПР расчетную схему, созданную в программе Tekla Structures, выполнить статический и динамический расчет, подобрать сечения элементов и армирование, результаты расчета экспортировать в Tekla Structures с последующим получением чертежей КМД и ЧПУ.

Единая интуитивная графическая среда пользователя

• Реализована работа с несколькими таблицами РСУ и РСН в рамках одной задачи. Пользователям предложен простой и удобный инструмент для выполнения многовариантных расчетов и сравнительного анализа результатов, полученных при использовании различных норм проектирования (традиционных СНиП и актуализированных СП), варьирования логикой учета сопутствия и взаимоисключения загружений, использования различных наборов коэффициентов сочетаний. Расширены возможности для формирования вариантов конструирования. Теперь, наряду с заданием различных свойств материалов, для вариантов конструирования можно выбирать требуемую таблицу РСУ или РСН.
• Существенно расширены возможности графической визуализации результатов расчетов.

— Для перемещений и усилий добавлен просмотр экстремальных (минимальных и максимальных) значений, отобранных среди всех заданных загружений или РСН. Полученные огибающие представлены                                               в виде эпюр и мозаик.

— Реализовано графическое представление результатов расчета РСУ. Расчетные и нормативные РСУ (полные и длительные) отображаются на схеме в виде мозаик и эпюр огибающих экстремальных                                                     значений.

— Для расчета железобетонных конструкций с использованием системы «Инженерная нелинейность» введено построение мозаик интегральных жесткостных характеристик стержней и пластин.

• Сняты ограничения прежних версий на возможное количество задаваемых загружений (не более 96 загружений при использовании систем РСУ и МЕТЕОР, и не более 300 загружений в остальных случаях). Теперь эти ограничения отменены для всех видов расчетов.
• Реализован инструмент для вычисления центра жесткости и центра тяжести фрагмента (этажа). Этот инструмент позволяет быстро и наглядно оценить вероятность возникновения крутильных форм колебаний при динамических (сейсмических) воздействиях и принять решения по изменению компоновки расчетной схемы.
• Расширены возможности выделения объектов на расчетной схеме. Добавлена отметка узлов и элементов по щелчку мыши в указанном диапазоне на шкале, а также с помощью захвата «резиновым окном» нескольких диапазонов шкалы, строительных осей или отметок.
• Обновлена и значительно дополнена информация, отображаемая в диалоговых окнах о выбранном узле или элементе. Теперь в режиме результатов расчета можно просматривать информацию об перемещениях или усилиях, полученных по каждой из посчитанных таблиц РСУ и/или РСН.
• Реализована функция определения прогибов для стержней и пластин относительно реперных узловых точек, указанных пользователем на схеме. Эпюра прогибов отображается в отдельном окне, может быть оцифрована и сохранена в Книге отчетов.
• Снято ограничение на количество узлов при создании абсолютно жестких тел (АЖТ). В прежних версиях в одно АЖТ могло входить не более 200 узлов.
• Разработана методика «Определяющие РСН», которая позволяет значительно сократить время подбора и проверки арматуры и стальных сечений. Эффективность методики проявляется с увеличением количества заданных РСН. При количестве РСН более 100 время расчета сокращается в 10 и более раз.
• Разработана технология задания материалов для железобетонных конструкций, позволяющая при задании новых параметров просматривать и анализировать всю ранее заданную информацию по бетону, арматуре и конструктивным требованиям. Представлен общий интерфейс задания свойств материалов в системах «ВИЗОР-САПР» и «САПФИР-КОНСТРУКЦИИ».
• Улучшена технология создания и редактирования нагрузок-штампов. Введена информационная связь между параметрами нагрузок-штампов и параметрами соответствующих им групп сосредоточенных сил. Каждой нагрузке-штампу присваивается имя, доступное для редактирования, реализованы операции просмотра и изменения интенсивности. При визуализации мозаик распределенных сил нагрузки-штампы представляются значениями своей интенсивности.

Система документирования «Книга отчетов»

• Добавлена возможность ускорить генерацию документации при помощи шаблонов.
• Закончена разработка инструментария для табличного анализа данных.
• Упорядочивание элементов «Книги отчетов» при помощи технологии перетащить-и-отпустить.
• Все новые функции и расширенные режимы работы программного комплекса представлены в обновленных ленточном и классическом интерфейсах и снабжены контекстными справками.

МКЭ-процессор

• Ускорена факторизация (разложение) матрицы уравнений. На протестированных задачах достигнуты ускорения до 8 раз.
• Реализован расчет на статические и динамические воздействия с учетом изменения жесткостей стержневых и пластинчатых конечных элементов, обусловленных нормальной силой в стержнях и мембранной группой усилий в пластинах.
• Усовершенствована процедура формирования согласованных матриц масс.
• Усовершенствован учет АЖТ при расчетах на динамические воздействия.
• Усовершенствован расчет конструкций, включающих стержни и пластины с односторонними коэффициентами постели.
• Реализованы положения ДБН В.1.1 — 12:2014 «Строительство в сейсмических районах».
• Снято ограничение на количество загружений.
• Снято ограничение на количество узлов в абсолютно жестком теле.

Расчет железобетонных конструкций

• В пластинчатых элементах реализован подбор арматуры с использованием различных защитных слоев для арматуры различных направлений.
• Для пластинчатых элементов, работающих на сжатие (стена, диафрагма), при подборе арматуры появилась возможность учитывать гибкость вертикальных элементов (расчетные длины задаются аналогично стержневым элементам в разделе «Материалы»).

Расчет металлических конструкций

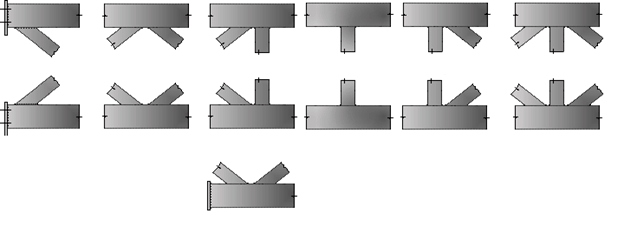

• ЛИРА-САПР 2016 позволяет выполнять расчет опорных и промежуточных узлов прямоугольных труб по СП 16.13330.2011. Реализовано 13 конфигураций узлов.

• Расчет узлов дополнен расчетом стыков балок и колонны на высокопрочных болтах

ГРУНТ

• Появилась возможность моделирования сваи цепочкой вертикальных стержней. Вертикальная и горизонтальная жесткость грунтового основания прикладывается в узлах, соединяющих стержни этой цепочки и назначаются автоматически в соответствии со слоями трехмерного грунтового массива. Это позволяет далее получить эпюры усилий N, My, Mz, Qy,Qz по всей длине сваи и выполнить подбор ее арматуры. Верхний стержень цепочки – оголовок сваи – может моделировать шарнирное или жесткое опирание фундаментной плиты на сваю.
• Реализован учет взаимного влияния свай по методике, изложенной в разделе «Расчет осадки свайного куста», пп. 7.4.4, 7.4.5 СП 24.13330.2011 «Свайные фундаменты».
• Реализовано автоматическое построение КЭ, расположенных по граням выделенного грунтового массива и моделирующих работу грунта за пределами выделенного массива. Жесткость конечных элементов определяется автоматически в соответствии с примыкающими слоями построенного трехмерного грунтового массива.

МЕТЕОР

• Расширены возможности системы «МЕТЕОР». Объединенные задачи позволяют проводить конструирование не только по РСУ, но и по определяющим РСН.

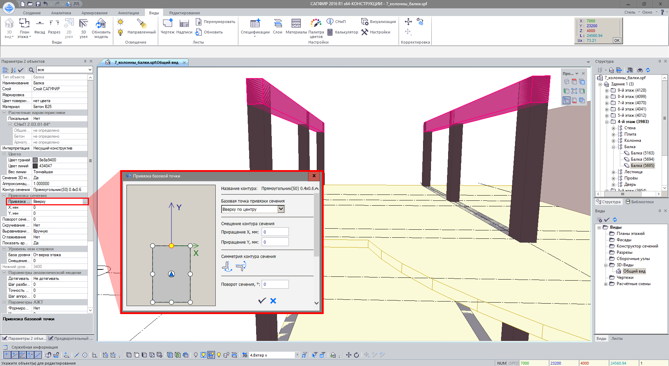

САПФИР-КОНСТРУКЦИИ

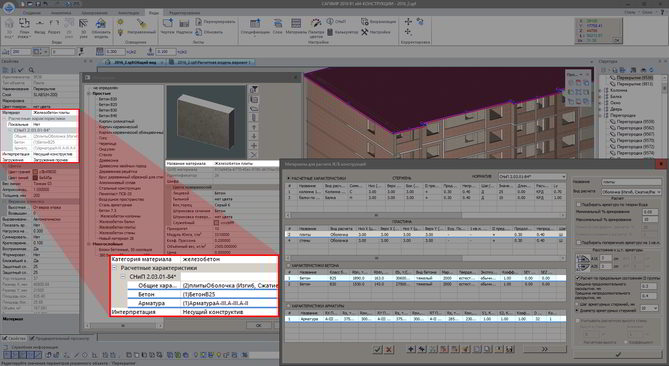

• В свойствах материала САПФИР появилась возможность назначить расчетные параметры, которые являются исходными данными для подбора арматуры в системе ВИЗОР-САПР. Эти параметры автоматически назначаются конструктивным элементам, исходя из свойств материала. Однако, можно переназначить расчётные параметры для каждого конструктивного элемента индивидуально.

• Разработан новый диалог «Загружения» который включает в себя Редактор загружений, таблицы исходных данных для «РСН» и «РСУ». Вкладка Редактор загружений позволяет создать набор загружений, назначить им вид и подвид коэффициентов надежности, долю длительности, взаимоисключение, объединение, сопутствие и знакопеременность. Данные из вкладки «Редактор загружений» используются для автоматической генерации сочетаний нагрузок (РСН и РСУ). Комбинаторика формирования таблиц РСН и РСУ основана на нормативных документах СП 20.13330.2011, ДБН В.1.2 — 2:2006, СНиП 2.01.07 -85*. Все сочетания генерируются на основе информации заданной в диалоге Правила сочетаний, который содержит набор коэффициентов и формул для создания как нормативных, так и пользовательских сочетаний. Вышеуказанные параметры могут быть сохранены в файл для использования в других проектах.
• Разработан новый инструмент задания сейсмического воздействия в соответствии со следующими нормами СП 14.13330.2014, ДБН В.1.1-12:2006 и СНиП II-7-81*. При этом в одном диалоге задаются все необходимые параметры сейсмического воздействия, а именно:
• направление сейсмического воздействия;
• бальность;
• категория грунта;
• количество форм колебаний;
• тип сооружения;
• все сопутствующие коэффициенты используемого норматива;
• загружения, которые формируют массы для сейсмики.

Заданных параметров достаточно для выполнения полноценного расчета на сейсмическое воздействие в ВИЗОР-САПР без необходимости ввода дополнительных данных.

Предусмотрена возможность задать несколько сейсмических загружений разного вектора воздействия на конструкцию.

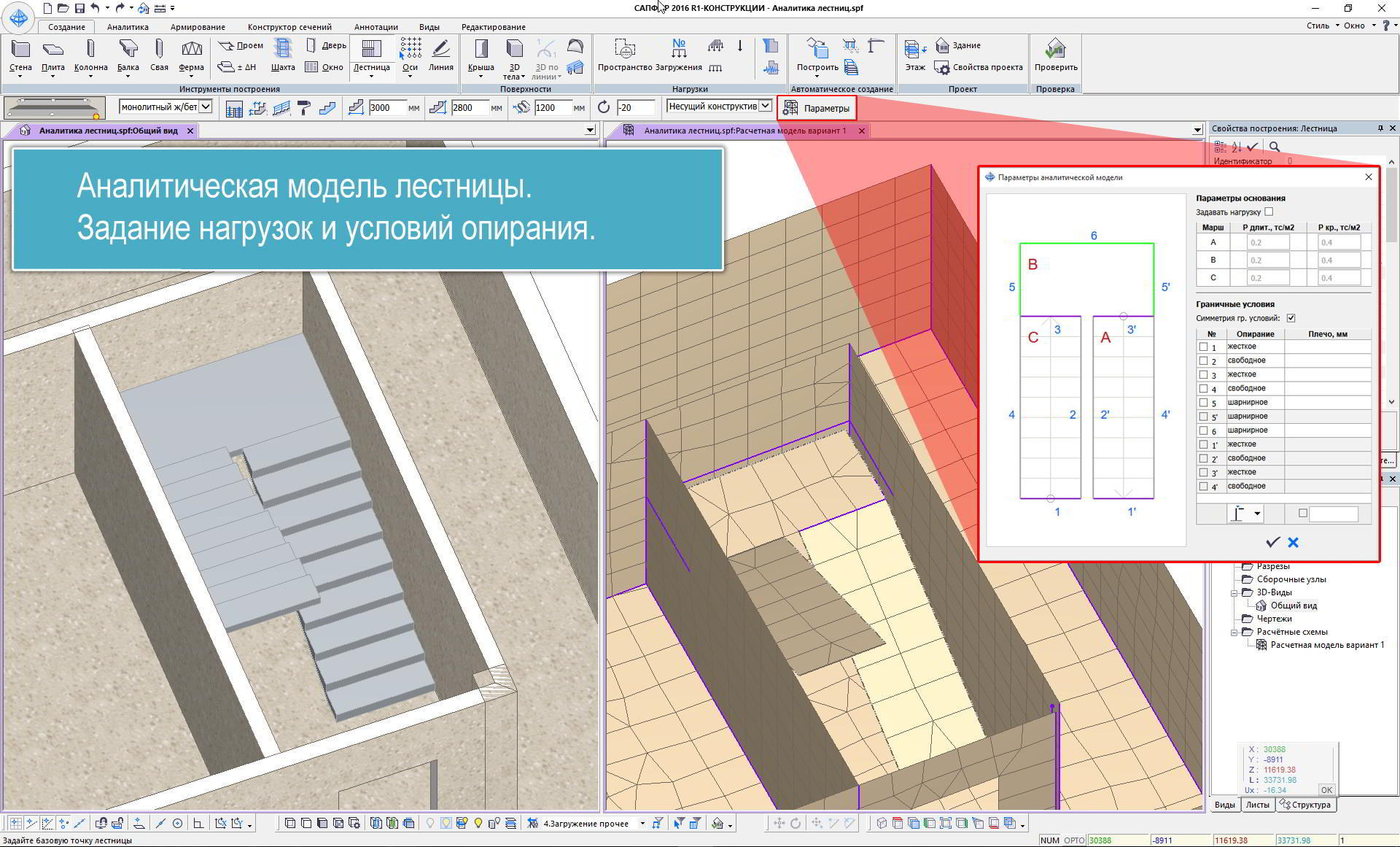

• Разработан инструмент создания детализированной аналитической модели лестниц. Лестницы из железобетона моделируются пластинами, а лестницы на косоурах и тетивах — стержнями заданного сечения. Несущим элементам лестниц можно задать значения постоянной и временной нагрузки, а также условия опирания в местах пересечения этих элементов с каркасом здания.

• Реализована возможность задания и редактирования дополнительных линий и точек триангуляции для плит на этапе построения модели.

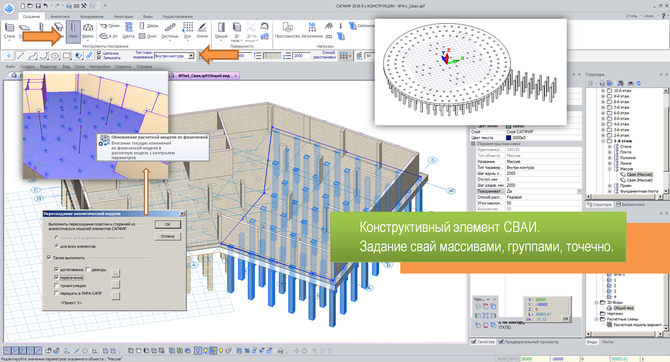

• Разработан новый объект Свая — вертикальный стержень заданного поперечного сечения, жёсткость которого задается в виде несущей способности и осадки. Предусмотрена как одиночная расстановка свай, так и возможность задавать массивы свай с рядовой или шахматной расстановкой – по линии (полосе) или внутри произвольного контура. Готовый массив свай можно редактировать изменяя параметры размещения (шаг, количество, линия контура и др.). В расчетной схеме триангуляция фундаментной плиты выполняется с учетом расположения свай. При передаче в ВИЗОР-САПР сваям присваивается соответствующий тип конечного элемента.

• Расширены функции диагностики создаваемой модели. Для проверяемых объектов создана возможность выбрать характерные критерии проверки.
• Расширены возможности формирования комплекта рабочей документации: автоматическое создание ведомости листов, печать на произвольный нестандартный формат, управление последовательностью листов в комплекте, перенумерация листов, автоматические ссылки на изображения узлов по актуальным номерам листов.
• Усовершенствованы диалоги управления видимостью и выделением элементов. В них перечислены только те типы элементов, которые представлены в данном виде.

Расширены инструменты редактирования модели:

• выполнение скругления и фаски заданного радиуса для заданных углов выделенного объекта;
• динамическое отображение поля для ввода расстояния до следующей вершины от предыдущей созданной;
• перенос общей вершины, которая принадлежит нескольким объектам;
• выделение нескольких сегментов в плите с возможностью назначения общих свойств опирания и других совместных параметров;
• интерактивный перенос вершины выделенного объекта без активации команды Перенос вершины;

Справочная система и новые обучающие примеры

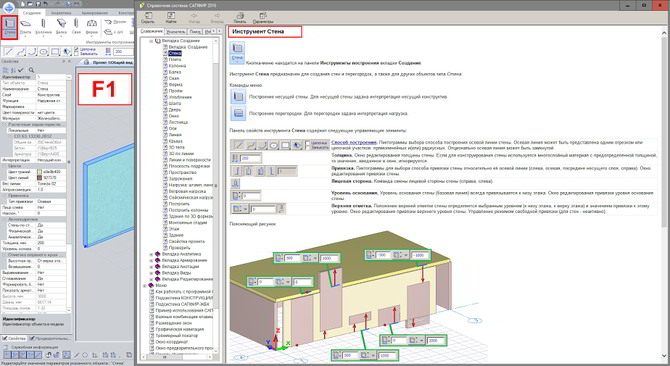

• Обновлена справочная система под ленточный интерфейс

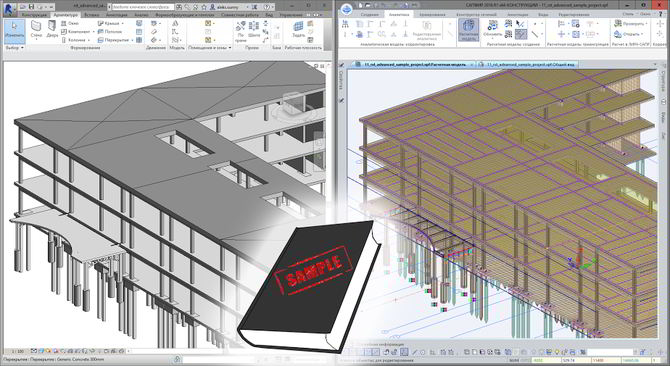

• Создан новый обучающий пример «Импорт модели из Revit Structure через форматы *.ifc и *.LiraKM»

САПФИР-ЖБК

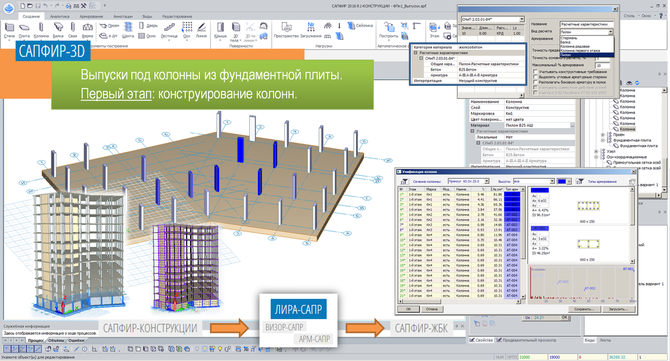

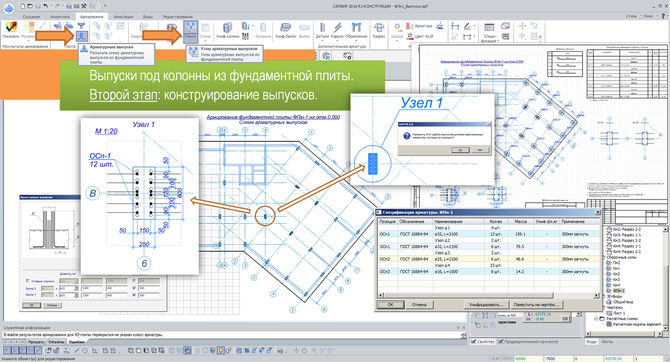

• Система САПФИР-ЖБК дополнена новым режимом «Выпуски». Для фундаментных плит появилась возможность формирования схемы расположения выпусков для вертикальных элементов (колонн и диафрагм) на основании принятых решений при конструировании этих элементов (в системах САПФИР-ЖБК КОЛОННА,САПФИР-ЖБК ДИАФРАГМА), опирающихся на фундаментные плиты. Создаются спецификации на арматурные детали выпусков, формируются чертежи с изображениями узлов и их отметкой на плане фундаментной плиты.

• Реализовано создание поперечного разреза армирования плиты с условными обозначениями расположения арматурных стрежней фонового и дополнительного армирования, технологической арматуры и (для фундаментных плит) арматурных выпусков в вертикальные элементы (колонны, диафрагмы).

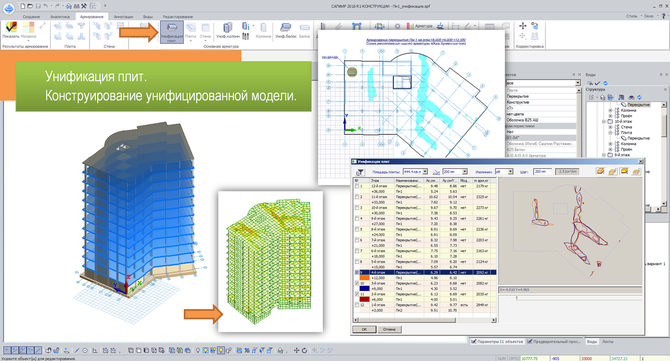

• Разработан инструмент унификации армирования плит, который позволяет в автоматизированном режиме проанализировать и сравнить результаты подбора арматуры в идентичных плитах, чтобы выявить плиты со сходным характером армирования и объединить их в унифицированные группы. При формировании групп можно наблюдать совмещённые изолинии площади арматуры одновременно для нескольких выбранных плит. Количественные показатели приводятся в таблице. Плитам группы назначается общая марка. Для конструирования прототипа унифицированной модели визуализируется огибающая картина результатов подбора армирования, отражающая максимальные значения площади арматуры, полученной по расчёту для всех экземпляров плит данной марки.
