Металл
Металл — программный комплекс для расчета элементов и узлов металлических конструкций

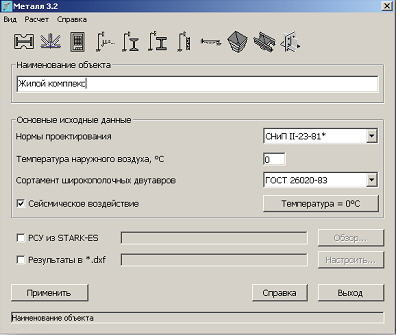

Общие настройки
- выбор сортамента двутавровых профилей;
- выбор СНиП II-23-81* или СП 53-102-2004;
- расчетные усилия могут быть заданы пользователем или импортированы из ПК STARK ES;
- задание общей информации по проекту;
- задание имени файла для вывода результатов расчета;
- организован вызов ранее заданных профилей и марок сталей при повторном обращении к процедуре Сортамент.

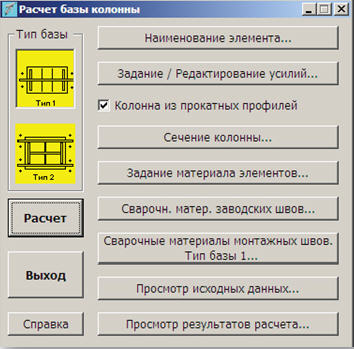

Расчет баз стальных колонн
- одна или две траверсы
- два или четыре болта с каждой стороны;
- постановка ребер жесткости;
- вычисляются основные размеры всех элементов базы;
- определяются диаметры анкерных болтов;
- определяются катеты основных сварных швов

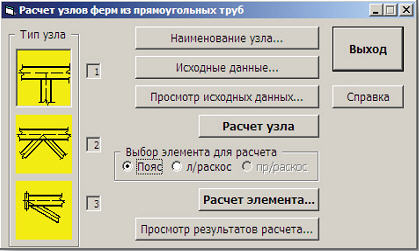

Расчет узлов ферм из гнутосварных профилей
- проверяется несущая способность стенок элементов узла;
- определяются катеты сварных швов;
- проверяется несущая способность элементов, сходящихся в узле;
- для узлов типа L подбирается опорное ребро;
- автоматическое определение изгибающего момента от эксцентриситета.

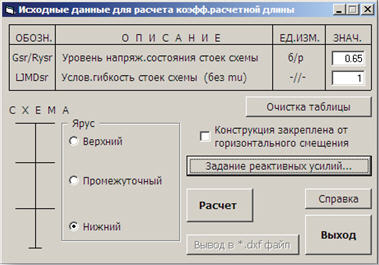

Определение коэффициентов расчетных длин колонн
- расчет выполняется на основании значений удерживающих усилий на концах рассматриваемого стержня, определенных в конкретной расчетной схеме;
- учитывается податливость основания.

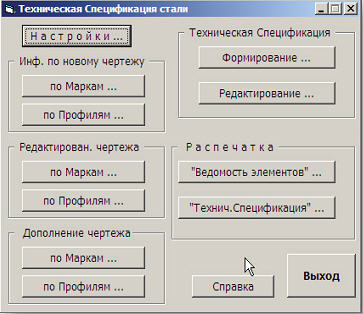

Создание ведомости отправочных элементов и чертежа технической спецификации стали к чертежам металлоконструкций на стадии КМ
- ведомости отправочных элементов выводятся на русском или английском языках;

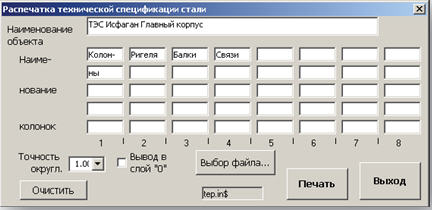

- техническая спецификация стали выводится в dxf-файл формата А1, А2 или А3 по желанию пользователя;
- для профилированных листов выполняется техническая спецификация по специальной форме;
- выдача результатов формирования Технической спецификации стали и Ведомости отправочных марок в слой «0» чертежей.

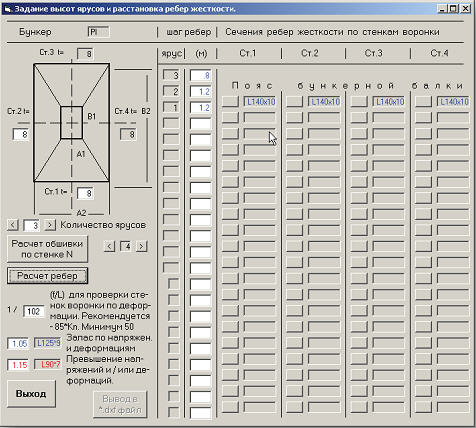

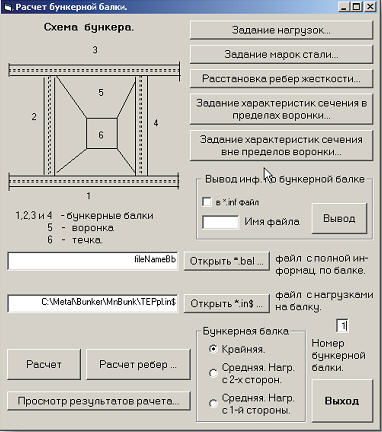

Расчет прямоугольных бункеров с передачей нагрузок на бункерные балки
Расчет бункерных балок, включая балки многоячейковых бункеров
Расчет фланцевых соединений на высокопрочных болтах
- центрально растянутых и изгибаемых элементов двутаврового сечения;
- центрально растянутых элементов из спаренных уголков;
- центрально растянутых и сжатых элементов круглого сечения, с ребрами и без них.

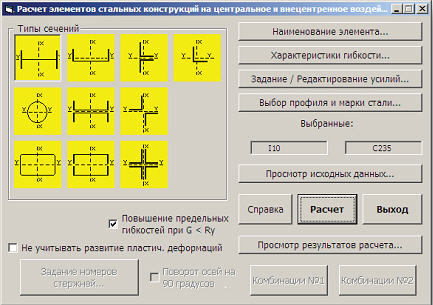

Расчет элементов сквозного сечения из прокатных и гнутых профилей на центральное и внецентренное сжатие и растяжение
Расчет балок, в том числе с перфорированной стенкой
- возможно решение прямой задачи по определению минимального сечения балок;
- выполняется расчет на прочность, общую и местную устойчивость;
- для балок из трех листов выполняется проверка устойчивости стенки с поперечными ребрами и, при необходимости, с одним продольным ребром.

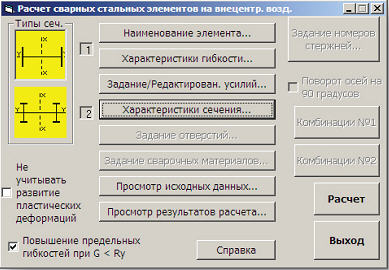

Расчет элементов составного сечения из прокатных и листовых профилей на центральное и внецентренное сжатие и растяжение

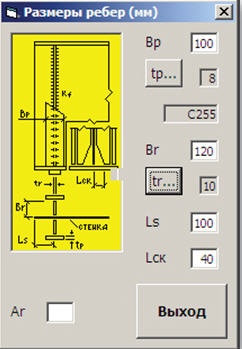

Расчет опорного ребра балки
проверяется несущая способность опорных ребер трех типов:
— из листа в торце;
— из двух листов в приопорной части;
— из двух тавров, выполненных из листов, в приопорной части.
