DePal

DePAL

The Device of external Protection Against a Lightning.

Внешние системы молниезащиты.

Программное средство для автоматизированного расчета и

графического формирования систем молниезащиты (ВСМЗ).

Приложение к AutoCAD 2008-2014.

Версия 3.1.1

Общее описание

Программное средство DePAL предназначено для расчета и автоматического формирования (проектирования) графического изображения внешних систем молниезашиты (ВСМЗ) зданий и сооружений независимо от их ведомственной принадлежности и формы собственности. Основанием для создания программного средства служит официально утвержденная нормативная документация, применяемая на территории Республики Беларусь и Российской Федерации. Данное программное средство является приложением к графической системе AutoCAD© 2008-2014, использует двухмерную графику и функционирует в среде AutoCAD.

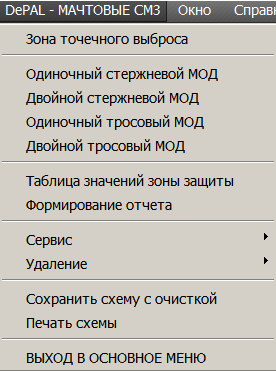

Интерфейс данного программного средства при загрузке автоматически встраивается в интерфейс используемой версии AutoCAD. Он представлен в виде выпадающего меню, работа в котором представляет собой выполнение команд Step by step (шаг за шагом).

Программа позволяет выполнять расчет и проектирование четырех типов молниезащиты: одиночного, двойного, одиночного тросового и двойного тросового молниеотводов. Причем все построения выполняются в плане и разрезе с учетом масштаба съемки, на которой происходит построение.

Выбор данных из таблиц, заложенных в базы, позволяет ускорить процесс проектирования. Базы представлены в виде текстовых файлов, поэтому при необходимости имеется возможность редактирования при соблюдении установленного текстового формата.

Работа с картой модели гроз дает возможность задавать данные непосредственно с карты среднегодовой продолжительности гроз в часах в любом регионе. При выборе данных используется карта Республики Беларусь.

и карта Российской Федирации (стран СНГ).

Эти карты на сегодняшнее время представляют единственный источник необходимой информации. [ используемая литература — РД 34.21.122-87 ].

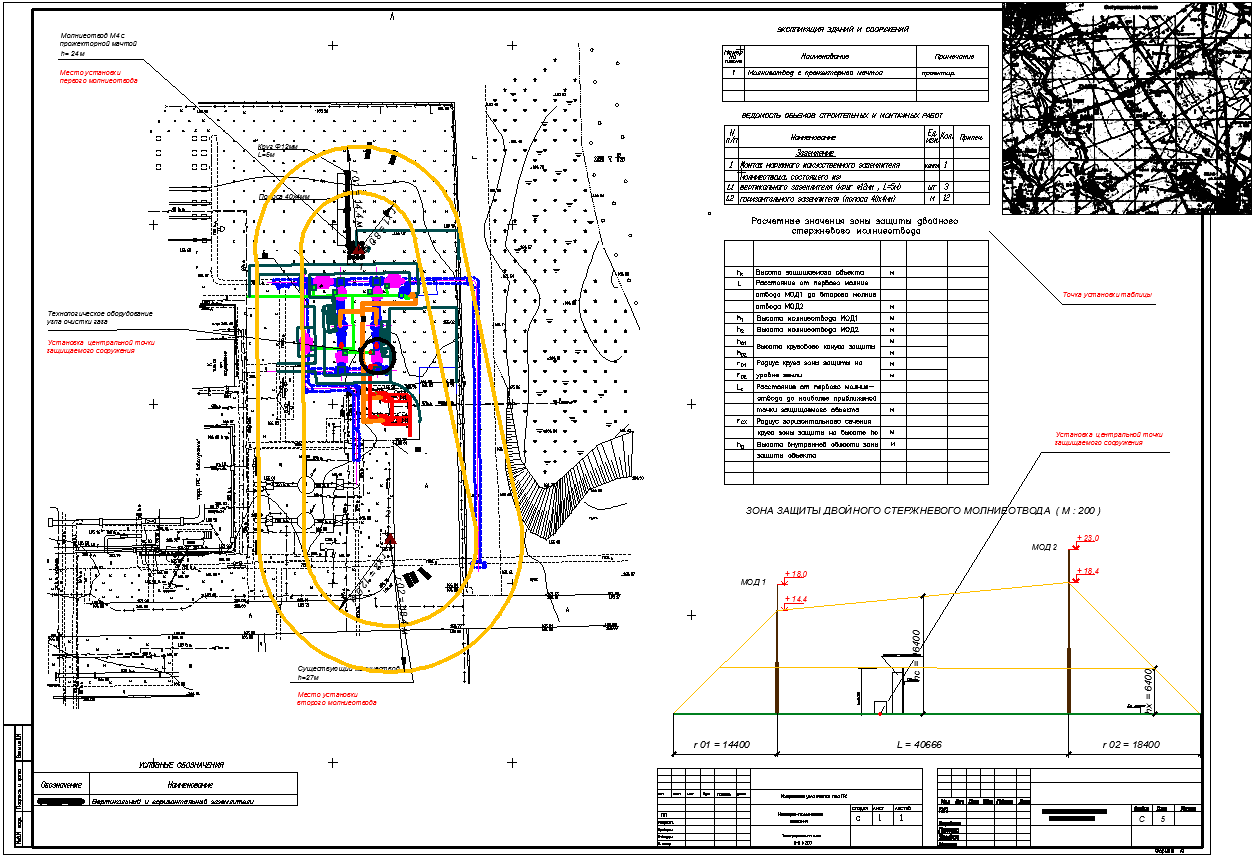

Удобная функция автоматического построения разрезов зоны защиты молниеотвода ускоряет процесс проектирования и позволяет быстро найти оптимальное решение установки систем  молниезащиты.

Программа имеет модуль автоматического формирования таблицы расчетных значений зоны защиты молниеотводов, а также набор сервисов для удобства работы с изображением.

Все расчеты и графическое построение молниеотводов выполнены на основании официально утвержденной технической документации:

1. ТКП 336-2011 (02230)

МОЛНИЕЗАЩИТА ЗДАНИЙ, СООРУЖЕНИЙ И ИНЖЕНЕРНЫХ КОММУНИКАЦИЙ, РБ.

2. СТБ П IEC 62305-2.-2006/20010

ЗАЩИТА ОТ АТМОСФЕРНОГО ЭЛЕКТРИЧЕСТВА

часть 2. Управление рисками.

3. СТБ П IEC 62305-3.-2006/20010

ЗАЩИТА ОТ АТМОСФЕРНОГО ЭЛЕКТРИЧЕСТВА

часть 3. Физические повреждения зданий, сооружений и опасность для жизни.

4. РД 34.21.122-87

ИНСТРУКЦИЯ ПО УСТРОЙСТВУ МОЛНИЕЗАЩИТЫ ЗДАНИЙ И СООРУЖЕНИЙ.

5. СО 153-34.21.122-2003

ИНСТРУКЦИЯ по устройству МОЛНИЕЗАЩИТЫ ЗДАНИЙ, СООРУЖЕНИЙ

И ПРОМЫШЛЕННЫХ КОММУНИКАЦИЙ, РФ

6. ИНСТРУКЦИЯ ПО УСТРОЙСТВУ МОЛНИЕЗАЩИТЫ ЗДАНИЙ, СООРУЖЕНИЙ И ПРОМЫШЛЕННЫХ КОММУНИКАЦИЙ. Утверждена приказом Минэнерго России от 30 июня 2003 года №         280. Санкт-Питербург 2007.
