ПОТОК

ПОСЛЕДНИЕ ИЗМЕНЕНИЯ ПОТОК

Добавлено:

Изделия ООО «Эго Инжиниринг», 129626, Москва, Кулаков пер., д. 9А, Телефон: +7 (495) 602-95-73, www.egoing.by
Изделия поставки ЗАО «РИФАР»,Адрес: 117279, г. Москва, ул. Профсоюзная, 83, корп.2, оф. 216 Телефон: (495) 333-90-74 факс: (495) 330-13-00 E-mail: info@rifar.by www.rifar.by
Изделия поставки Компании «РосТурПласт», офис Москва, ул. Дубининская, 57, стр. 2 www.rosturplast.by, тел +7 (495) 540-52-62. Адрес: Моск.обл., Егорьевский р-он, с.Лелечи, д.47
Изделия поставки ООО «КингБулл». www.king-bull.by 620103, г. Екатеринбург, ул. Просторная 85
Изделия поставки Представительства ZETKAMA в России Адрес: 123056, Москва, ул. Грузинский вал, д. 11, стр. 8, каб. 4 Тел./факс: (495) 726 57 91, Сайт: www.zetkama.com.pl
Изделия поставки ООО АЛСО, производитель шаровых кранов. Москва, Открытое шоссе, влад.48А, стр. 7,оф. 7-4, Тел: +7 (499)685-14-69 www.alsoarm.by e-mail: msk@alsoarm.by, 454084, г. Челябинск, ул.Работниц, дом 72
Изделия поставки РУСКЛИМАТ_ТЕРМО. г. Москва, ул. Нарвская, 21, тел./факс: +7 (495) 777 1968, web: www.bysklimat.by

Исправлены неточности в программе ПОТОК, обнаруженные на основании обратной связи с пользователями программы.

Особенно много поправок было внесено на основании анализа файлов об ошибках, сбоях в системе, автоматически формируемых программой и по решению пользователя отсылаемых в ЗАО «ПОТОК».

Добавлено в «Базу труб» изделия ООО «Торговый дом МеталлоПолимерТюмень» Металлополимерная труба PP-R/AL /PP-R AQUAHEAT 625014, Российская Федерация, Тюменская область, г. Тюмень, ул. Новаторов,13

Исправлена неточность в программе ПОТОК при выборе настроек конкретно ASV-PV и косвенно подбных устройств иных фирм.
Добалены в программу изделия фирмы Данфосс — встроенный клапан с итегрированной предварительной настройки
— Для нормального расхода: Тип RA-N 013G0360
— При малых потоках объем: Тип RA-U 013G0361

Добавлены в базу труб Труба Royal Thermo Expert PE-X/Al/PE-X и Труба Royal Thermo для теплого пола PE-X EVOH, в базу ОП изделия Royal Thermo (Компания Русклимат Термо) — алюминиевые и биметаллические секционные радиаторы. Запорно-регулировочная арматура — полнопроходные шаровые краны Royal Thermo серии OPTIMAL, усиленные полнопроходные шаровые краны Royal Thermo серии EXPERT.

Изделия Лидсельмаш, Белорусия, Стальные панельные радиаторы «Лидея».

Изделия компании ООО АЛСО (Москва), производителя шаровых кранов для водоснабжения, теплоснабжения, транспортировки нефти и газа.
Изделия Группы компаний «Завода ЭНЕРГОКОМПЛЕКТ» Гомель, Беларусь – Арматура ОНИКС [ЭК Т (1)-15 и ЭК КРМВ-15,20] для отопительных приборов на подяющей и обратной подводке / двухтрубная система.

Внесены изменения в текст программы по части:

соответствующие поправки на «учёт» места установки Frese PV — на подводке или на «ноги стояка».
То есть теперь обеспечивается увязка либо контуров внутри стояка по числу «абстрактных ОП» и поддерживается требуемый перепад давления на каждый потребитель.
Либо увязка стояков выполняется по располагаемому перепаду давления на вводе с поддержанием потребного давления и на стояки.
Поправки относительно изделия Multiflex F фирмы Овентроп, чтоб исключить ошибку при выборе устройства.
Внесены поправки в программу ПОТОК для возможности использования RL-5 фирмы «Herz» с поэтажными коллекторами. Теперь RL-5 разрешено задать на подводке к абстрактному потребителю.

Добавлены в базу приборов обновленные изделия ООО КЗТО РАДИАТОР РС-трубчатый прибор, приборы «Гармонии» и конвекторы «Бриз» и «Элегант». Программа обновления базы приборов вместе с новой базой доступна на форуме.

Внесены изменения в программу:

-Улучшено определение настроек для изделий Frese S и — Frese PV.
— Улучшено определение настроек для изделий ASV-PV фирмы Данфосс
— Расчётный Блок- одноУровневая увязка контуров, произведено уточнение гидравлических параметров балансировки контуров, устранена ошибка.
— Расчётный Блок — Лучевая с одним коллектором, исправлена иногда появляющаяся «ошибка» с проверкой диметра труб, равного 0, под арматуру.
— Гидравлический расчёт системы с конструкциями «теплый или греющий пол — ТП» с устройсвами смешеня и без – произведено полное «гидравлическое» разделение (независимость) автономного «насосного» перепада давления в контурах ТП и «располагаемого давления на вводе системы». То есть, перепад давления в системе независим по факту и может быть даже меньше перепада давлений автономных «подкачивающих» насосов узлов смешения.Если нет устойства смешения в конструкции ТП, то весь перепад давления в контуре автоматически переносится в графу «Температура или потери напора в узле». Если есть «устройство» в узле — условно определено «299 Па»

— Откорректированы в «Технической базе» программы расчёта сиситем отопления «ПОТОК» ранее согласованные технические данные по оборудованию (изделиям) фирмы «HERZ» по состоянию каталогов 2012 года. Работа выполнена в полном объёме — программа расчёта сиситем отопления «ПОТОК» подкорректирована под техническое задание. Выполнены отладочные расчёты систем с изделиями по тех. заданию.
— Добавлены в Базу труб изделия поставки ООО «Альтерпласт», Москва, телефоны: (495) 287-96-96. http://www.alterplast.by

Трубы металлопластиковые PE-X/AL/PE-X т.м.“ALTSTREAM»
Трубы из сшитого полиэтилена PE-X т.м.“ALTSTREAM»
Трубы из сшитого полиэтилена PE-X/EVOH т.м.“ALTSTREAM»

— Обнаружены и исправлены ошибки при определении труб для спецификации для однотрубных горизонтальных стояков с секционными ОП и замыкающими участками.
— Внесены поправки в коды программы, упрощающие работы пользователя при конструировании и расчёте «греющих полов».

1. Внесены поправки в расчётную часть горизонтальных системы отопления типа группы ОП (стояк) «двухтрубное двусторонее подсключение со стойкой»
2. Улучшена работа с файлами обмена, снято ограничение на длину пути к файлу обмена, добавлена функция автоматического пополнения папок размещения файлов обмена.
3. При расчёте системы отопления с радиаторами, расширена информаци о радиаторах в результах расчёта.
4. Терморегулирующих и регулирующих клапанов производства ОДО «ОНИКС» г. Гомель, Беларусь ОДО «Энергокомплект», в каталожную базу программы ПОТОК — расчёт систем отопления.

Запорно-регулирующий ОНИКС-Р, угл., с преднастр’; обратная поводка ОП
Запорно-регулирующий ОНИКС-Р, угл., с предвнаст’; обратная поводка ОП
Запорно-регулирующий ОНИКС-Р, угл., подающая поводка ОП
Запорно-регулирующий ОНИКС-Р, угл., подающая поводка ОП
Запорно-регулирующий ОНИКС-Р, угл., подающая поводка ОП

5. Добавлены в программу изделия поставки Общество с ограниченной ответственностью Торговый дом «СантехУрал» http://www.tdsu.by/

Клапан для радиатора RVC Pro с терморегулятором прямой
Клапан для радиатора RVC Proс терморегулятором угловой
Клапан для радиатора RVC Pro запорный прямой
Клапан для радиатора RVC Pro запорный угловой
Клапан для радиатора RVC Pro прямой
Клапан для радиатора RVC Pro угловой

Кран RVC шаровой ВН-ВН бабочка, рабочая температура от -20 до +120, PN — 1,6 МПа
Кран RVC шаровой ВН-ВН ручка, рабочая температура от -20 до +120, PN — 1,6 Мпа
Кран RVC шаровой ВН-НР бабочка, рабочая температура от -20 до +120, PN — 1,6 Мпа
Кран RVC шаровой ВН-НР ручка, рабочая температура от -20 до +120, PN — 1,6 Мпа
Кран RVC шаровой ВН-НР прямой с разьемным соединением (американка) бабочка, рабочая температура от -20 до +120, PN — 1,6 Мпа
Кран RVC шаровой ВН-НР угловой с разьемным соединением (американка) бабочка, рабочая температура от -20 до +120, PN — 1,6 Мпа
Кран RVC шаровой ВН-ВР с фильтром ручка, рабочая температура от -20 до +120, PN — 1,6 Мпа
Радиатор алюминиевый WINTER DREAM Литой WDR-350A
Радиатор алюминиевый WINTER DREAM Литой WDR-500A
Радиатор биметаллический WINTER DREAM
Радиатор биметаллический WINTER DREAM WDR-500B
Труба 20х3,4 PN 25 Firat
Труба 25х4,2 PN 25 Firat
Труба 32х5,4 PN 25 Firat
Труба 40х6,7 PN 25 Firat
Труба 50х8,4 PN 25 Firat
Труба 63х10,5 PN 25 Firat
Труба 75х12,5 PN 25 Firat
Труба 90х15 PN 25 Firat
Труба 110х18,4 PN 25 Firat
Труба стекловолокно 20х3,4 PN 25 Firat
Труба стекловолокно 25х4,2 PN 25 Firat
Труба стекловолокно 32х5,4 PN 25 Firat
Труба стекловолокно 40х6,7 PN 25 Firat
Труба стекловолокно 50х8,4 PN 25 Firat
Труба стекловолокно 63х10,5 PN 25 Firat
Труба стекловолокно 75х12,5 PN 25 Firat
Труба стекловолокно 90х15 PN 25 Firat
Труба стекловолокно 110х18,4 PN 25 Firat
Труба 16х2 сшитый полиэтилен Firat
Труба 16х2 сшитый полиэтилен с кислородным барьером Firat
Труба 16х2 сшитый полиэтилен с кислородным барьером в красном кожухе Firat
Труба 16х2 сшитый полиэтилен с кислородным барьером в синем кожухе Firat
Труба PEXb 20х2,8 PN Firat
МП Труба Firat 16х2,0
МП Труба Firat 20х2,0
МП Труба Firat 26х3,0
МП Труба Firat 32х3,0

Исправлена ошибка, которая возникала при расчёте перепада давления в проектном случае «импульсная трубка при верхней разводке» для ASV-M (изделий-напарник Данфосс).

Внесены записи в «техническую базу материалов» программы расчёта систем отопления «ПОТОК» по изделиям BROEN-DZT S.A., поставки ООО «Сантехкомплект», 142700 г. Видное, Белокаменное ш. дом 1,тел. +7 (495) 664-25-77, доб.1394, тел. 728-22-68
1. Dy,Ру25,Кран стальной шаровой Broen DZT, рукоятка, вр/вр
2. Dy,Кран стальной шаровой Broen DZT, рукоятка, свар/свар
3. Ру25Кран стальной шаровой Broen DZT, редуктор, свар/свар
4. Ру25Кран стальной шаровой Broen DZT, для привода с ISO фланцем, свар/свар
5. Dy,Ру25,Кран стальной шаровой Broen DZT, рукоятка, фланец/фланец
6. Ру25,Кран стальной шаровой Broen DZT, редуктор, фланец/фланец
7. Ру16,Кран стальной шаровой Broen DZT, рукоятка, фланец/фланец
8. Ру16,Кран стальной шаровой Broen DZT, редуктор, фланец/фланец
9. Ру16,Кран стальной шаровой Broen DZT, рукоятка, фланец/фланец
10. Ру25,Кран стальной шаровой Broen DZT, рукоятка, фланец/фланец
11. Ру16,Кран стальной шаровой Broen DZT, для привода с ISO фланцем, б/рукоятки, фланец/фланец
12. Ру16,Кран стальной шаровой Broen DZT, для привода с ISO фланцем, б/рукоятки, фланец/фланец
13. Dy,Ру40,Dy,Кран стальной шаровой Broen DZT, с узким корпусом WZ, б/рукоятки, фланец/фланец
14. Ру16,Кран стальной шаровой Broen DZT, с узким корпусом WZ, рукоятка, фланец/фланец
15. Ру16,Кран стальной шаровой Broen DZT, с узким корпусом WZ, б/рукоятки, фланец/фланец
16. Dy,Ру40,Кран стальной шаровой Broen DZT, рукоятка, сварка/сварка
17. Dy,Ру40,Кран стальной шаровой Broen DZT, рукоятка, фланец/фланец
18. Dy,Ру16,Кран стальной шаровой Broen DZT, рукоятка, вр/вр
19. Dy,Ру16,Кран стальной шаровой Broen DZT, рукоятка, сварка/сварка
20. Dy,Ру16,Кран стальной шаровой Broen DZT, рукоятка, фланец/флане
В Базу ОП программы расчёта систем отопления «ПОТОК», добавлены радиаторы OGINT (собственная торговая марка Сантехкомплект, г. Видное)
Алюминиевые
1.OGINT Alpha межосевое расстояние 500 и 350
2.OGINT Beta межосевое расстояние 500
Биметаллические
1.OGINT M Series межосевое расстояние 500 и 300
2.OGINT Ultra межосевое расстояние 500 (модель ещё в разработке)
Панельные
1.Стальные панельные Panelli 11 PK-350.
2.Стальные панельные Panelli 21 PKР-500.
3.Стальные панельные Panelli 22 PKКP-300.
4.Стальные панельные Panelli 22 PKКP-500
В Базу ОП программы расчёта систем отопления «ПОТОК», добавлены настенные конвекторы производства завода «Универсал» г. Новокузнецк. Модификации разработаны на базе конвекторов «Универсал КНУ» КСК 20 и «Универсал КНУ-С» КСК 20 и обладают теми же конкурентными преимуществами, что и базовые модели:
1.“Универсал КНУ Авто» малой глубины (100 мм)
2.“Универсал КНУ-С Авто“ средней глубины (160 мм)».

Внесены записи в «техническую базу материалов» программы «ПОТОК» по изделиям поставки ООО «Майбес РУС»:

Термостатические головки
Узел нижнего подключения к радиатору без настроек.
То же с настройками.
Коллекторы для «греющих полов»

Внесены записи в «техническую базу материалов» программы «ПОТОК» по изделиям поставки ОДО «Энергокомплект» Гомель, Беларусь.
Добавлены изделия — Биметаллические радиаторы, Заводская комплектация от кол-во секций 3-12:

Мисот-Mirado (Diva) БМ
Мисот-Саванта
Мисот- Mirado (Diva)
Мисот-Классик 3
Мисот-Классик 2

Внесены записи в «техническую базу» программы «ПОТОК» по изделиям поставки ООО «Сантехкомплект», 142700 г. Видное, Белокаменное ш. дом 1,
тел. +7 (495) 664-25-77, доб.1394, тел. 728-22-68.

Краны шаровые STC- IDRO, Tmax 150°С (Италия)
Краны шаровые STC- VITO, Tmax 150°С
Краны шаровые STC- VITO с компрессионным соединением, Tmax 95°С
Краны шаровые STC- VITO с пресс-соединением, Tmax 95°С

В базу труб изделия призводства фирмы Henco Industries NV (Бельгия) по инициативе Представительства Henco в СНГ г. Москва

Артикулы:
Трубы Standard:
D Art.
14 200-140210
16 200-160212
18 100-180214
20 100-200216
26 50-260320
32 50-320326
40 05-403533
50 05-504042
63 05-634554
Трубы RIXc
16 200-R160212
20 100-R200216
26 50-R260320

Внесены корректировки в техническую базу ПОТОК изделия г. Москва, ОАО «САНТЕХПРОМ»:

Биметаллический секционный радиатор «САНТЕХПРОМ БМ» РБС-300. Боковое и донное подключение. Высота радиатора 360 мм. Глубина 95 мм. Монтажная высота 300 мм.
Биметаллический секционный радиатор «САНТЕХПРОМ БМ» РБС-300. Боковое Боковое и донное подключение. Высота радиатора 560 мм. Глубина 95 мм. Монтажная высота 500 мм.
Алюминиевый секционный радиатор «Santekhprom — RAS» RAS-500. Боковое подключение. Высота радиатора 570 мм. Глубина 80 мм. Монтажная высота 500 мм.

Список оборудования «Компания АДЛ», который внесён в программу:

Дисковые поворотные затворы Гранвэл
Задвижки с обрезиненным клином Гранар
Стальные шаровые краны Бивал
Стальные шаровые краны серии BV17
Статические балансировочные клапаны
Регулирующие клапаны Гранрег
Клапаны пилотного типа ГРАНРЕГ® КАТ10

Обновление базы приборов и труб

Внесены записи в «техническую базу труб программы ПОТОК» — изделия:
1. МПТ ЛИДЕР, Россия, Респ. Башкортостан, г. Стерлитамак, www.mptlider.by, +7 (3473) 21-62-21; 21-65-09 — Металлополипропиленовая труба PPR-AL-PPR МПТ ЛИДЕР, t °C 110, 10 Атм

2. ООО «Сантехкомплект» 142700 г. Видное, Белокаменное ш. дом 1, тел +7 (495) 664-25-77, http://www.santech.by:

• Труба металлопластиковая PEX-AL-PEX, STC (ГОСТ 18599-2001)
• Труба PP-RC белая PN10 STC, 4210
• Труба PP-RC белая PN20 STC, 4212
• Труба PP-RC белая PN25 армированная алюминием STC, 4214
• Труба PP-RC белая PN25 армированная стекловолокном STC, 4216

Назначение и область применения: Программа ПОТОК предназначена для выполнения теплогидравлического расчета 1-2 трубных, коллекторных (плинтусных, лучевых) систем теплохолодоснабжения или центрального водяного отопления теплоносителем — вода или раствор, постоянным или скользящим перепадом температур (в случаи присоединения потребителей по однотрубной системе) в зданиях любого yазначения c централизованным или раздельным теплоучётом.

Тёпло/холод передаётся в помещения местными нагревательными приборами, калориферами, фэнкойлами, с организованным и не организованным учётом тепла в системе. Сложные по конфигурации системы (однотрубные, бифилярные и двухтрубные стояки и пр.) можно разделять на отдельные расчётные блоки с последующим автоматическим объединением с целью гидравлической увязки и получения общей спецификации оборудования в формате MS Word и AutoCAD

Программа дает возможность рассчитывать системы отопления последовательно — соединенные по теплоносителю, системы с предвключенными нагревательными приборами.

Универсальность: Производители запорно-регулировочной арматуры Европы вместе со своею продукцией, для успешного её продвижения, предлагают собственные программы расчёта систем и подбора арматуры. Программы адаптированы под наши нормы. Но позволяют использовать в проекте только изделия своей фирмы и только для узкого спектра назначения зданий и конструктивных особенностей систем. Как правило, это двухтрубные системы. Заказчики проектно-сметной документации при смене партнёра по поставкам оборудования зачастую ставят проектные организации перед выбором: иметь в своём арсенале индивидуальные и освоенные программные системы всех потенциальных поставщиков или освоить только одну на все возможные проектные ситуации. И этой программой является ПС «ПОТОК». Презентация к программе Поток, 5 шагов описания системы отопления.

Может поставлятся как в составе других программа комплекса TEPLOOV (ТЕПЛООВ), так и отдельно от программ комплекса TEPLOOV (ТЕПЛООВ)

Дополнительные функции:

Проектируемые системы могут быть:

Отопления;
Теплые полы;
Холодоснабжения;
Теплоснабжения (калориферов, технологического оборудования);
С ручным и автоматическим регулированием расхода тепла и гидравлической устойчивости. С установкой балансовых клапанов, термостатических вентилей;
Отопление местными приборами совмещённое элементами с теплоснабжением, теплыми полами;
Внутриплощадочные теплосети;

По способу учёта затрат на отопление

Не организованный учёт тепла
Поквартирная — каждая квартира (офис, магазин и т.п.) имеет свой источник тепла и гидравлически системы отопления между собой не связаны — считать отдельно без объединения.
Системы с раздельным учётом тепла по владельцам (квартир, офисов, магазинов и т.п.) — считать отдельно и объединить.

По присоединению нагревательных приборов при формировании стояков:

однотрубные;
двухтрубные;
бифилярные;

По расположению магистралей:

с верхней разводкой;
с нижней разводкой с обычными и П — Т- образными стояками;
с «опрокинутой циркуляцией»;
с единой нижней магистралью с последовательным присоединением П. — образных стояков;

По направлению движения воды:

вертикальные или горизонтальные;
с тупиковым движением в магистралях;
с попутным движением в магистралях;
лучевые:
коллекторные;
с бифилярным движением в приборах;

По приборным (односторонним или двухсторонним) узлам:

проточные;
регулируемые;
с термостатами Danfoss, HERZ, Far, Watts, Comap, IMI (Heimeier, Tour Andersson) Oventrop и др.
с подмешивающими модулями для тёплых полов Far, Watts, Oventrop
проточно-регулируемые;
с редукционными вставками.

По теплоносителю:

сетевая перегретая вода от ТЭЦ (с подбором элеватора);
местный источник тепла;
незамерзающие растворы;

По источнику, побуждающему циркуляцию:

насосные;
гравитационные;

B системе отопления могут быть использованы нагревательные приборы прошлых лет, выпускаемые промышленностью СНГ или поставляемые фирмами Италии, Германии, Чехии и др. База приборов постоянно пополняется автором, в том числе и по материалам, предоставляемых пользователями.

Кроме того, система отопления местными нагревательными приборами может быть совмещена с теплоснабжением калориферов и/или электрических калориферов типа FC-205C — FC-805C, теплоснабжением технологического оборудования. При этом осуществляется совместный расчёт системы, готовятся необходимые проектные материалы.

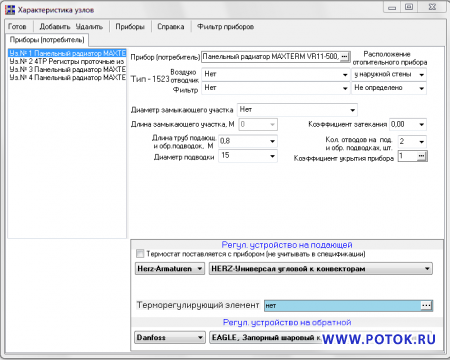

Как запорно-регулирующей арматуры в узлах нагревательных приборов используются краны двойной регулировки, трехходовые краны, термостаты и вентили.

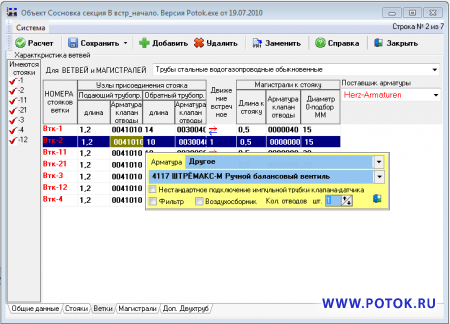

Рекомендуется при конструировании новых систем в обязательном порядке у приборов устанавливать термостаты, на стояках — автоматические балансовые клапаны. Это позволит избежать установки дроссель-шайб, устранить огрехи конструирования, расчёта и монтажа, обеспечить экономию тепла за весь отопительный период, что очень быстро перекроет некоторое увеличение капитальных затрат. Использование двухтрубной разводки также приводит к значительному сокращению эксплуатационных затрат.

Расчёт систем отопления выполняется с учётом дополнительных потерь тепла за счет:

размещения приборов у наружных стен;
остывания воды в неизолированных магистральных трубопроводах;
за счет округления поверхности нагрева приборов.

В связи с этим, для частичного возмещения дополнительных потерь тепла проектируемой системой, предусматривается увеличение расчётного количества тепла (теплоносителя) на вводе.

Диаметр любого участка может быть задан, либо определен расчетом.

Диаметры трубопроводов может быть определён программой не менее указанного пользователем.

При подборе диаметров магистралей предусмотрено соблюдение условия телескопичности.

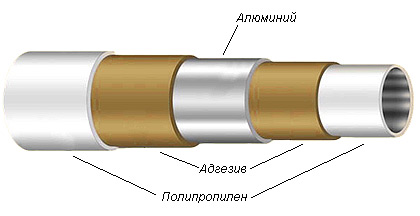

Справочно-техническая информация, необходимая для решения задачи, включает в себя сортамент разнообразных труб, базу нагревательных приборов, теплотехнические данные запорно-регулирующей арматуры.

Вся справочно-техническая информация вынесена за пределы программы и сформирована в библиотеку технической информации с возможностью постоянной корректировки по мере освоения выпуска промышленностью новых изделий и материалов.

При проектировании систем с попутным движением теплоносителя в ветках, со стояками на 1-2 этажа, с резко разнонагруженными стояками в системе и т.п. целесообразно подключать блок установки шайб на магистралях веток, если не используются автоматические балансовые клапаны. Программа настроена на проектирование без установки шайб на магистралях.

Входные данные

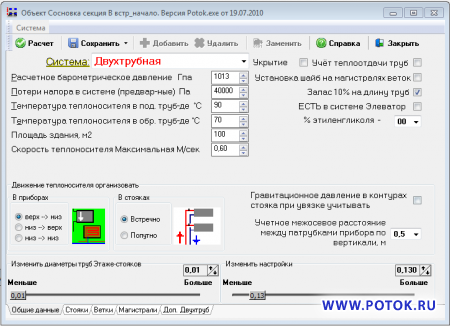

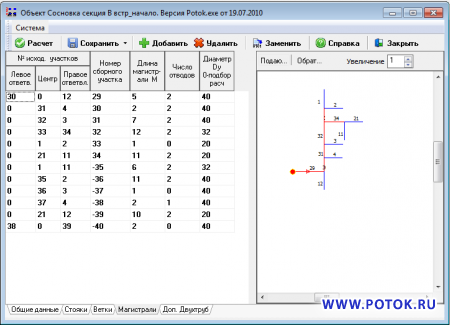

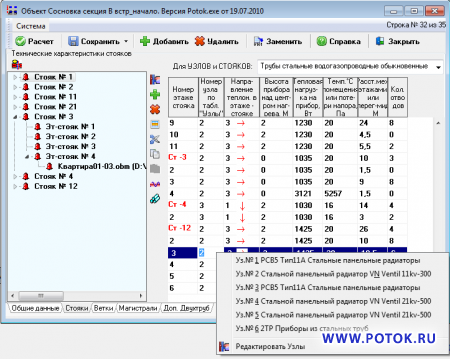

Данные о геометрии системы, нагрузки на приборы, информация о поставщиках оборудования и принятой номенклатуре изделий, материал труб стояков, магистралей. Ввод данных производится в очень простой и продуманной форме. (небольшая презентация о принципе описания системы отоппления в программе Поток)

Выходные данные

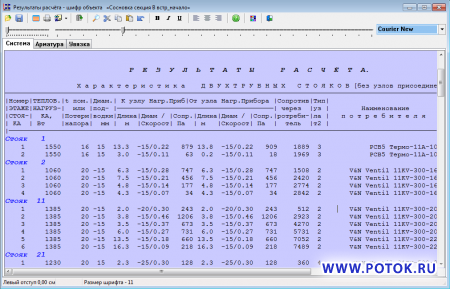

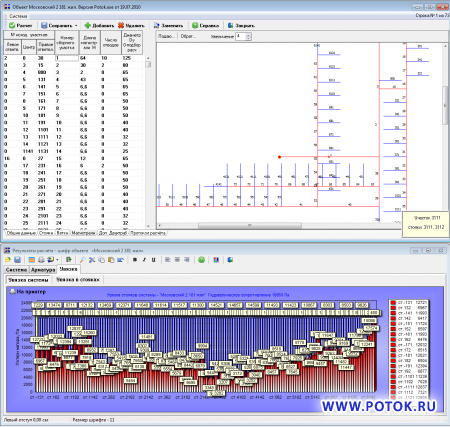

Все расчётные характеристики системы в табличной форме для внесения на планы и схемы, автоматическое формирование паспорта и спецификации оборудования системы в формате Word.

Комплект поставки

Программа, программная документация, на компакт-диске (CD), ключ электронной защиты (сетевой или локальный вариант)..

Сертификат соответствия в системе ГОСТ Р — № РОСС RU.СП15.Н00068. Срок действия с 01.12.2010 г. по 01.12.2012 г.

Программное обеспечение

ПОТОК
